具有GPS內置功能的微型參考航向參考系統可在不影響飛行性能的情況下無線傳輸連續加速度，角速率，磁場和位置數據。

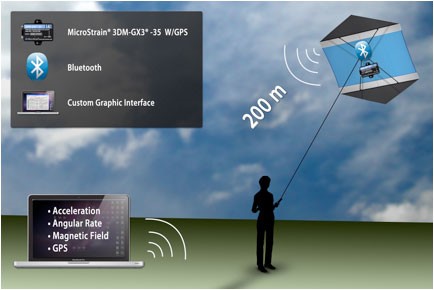

慣性傳感器可為獨立操作的機器提供豐富的方向，位置和定時信息。在無人和遠程應用中提取可靠慣性數據的需求繼續需要更準確和自主的傳感器。在Quad Cities Collaboration和Hackerspace Laboratory的一個項目中，MicroStrain的微型慣性傳感器用于演示飛行過程中輕型風箏的實時無線監控。該解決方案捕獲并傳達了連續加速度，角速率，磁場和GPS位置，而不會影響飛行性能。此外，靈活的系統支持自定義圖形界面的開發。發展較小，

輕巧堅固的慣性傳感器
QC合作實驗室與漢密爾頓技術學院合作，開始在愛荷華州的四城風箏節期間進行低空飛行測試。項目目標是僅使用無線慣性和GPS傳感器生成風箏方向和位置的遠程顯示。提升限制限制了額外重量的加入。因此，傳感器輪廓和重量是重要考慮因素。

該項目選擇微應變3DM-GX3 ? -35慣性傳感套件，具有嵌入式GPS功能。3DM-GX3-35姿態航向參考系統（AHRS），具有GPS功能。每個設備都針對溫度，靈敏度和傳感器未對準進行單獨校準。此外，MicroStrain的慣性解決方案采用堅固的鋁制外殼，每單位重量不到50克。由于其小巧輕便的設計，該項目能夠結合慣性傳感能力，對風箏體的重量和重量分布影響較小。低能耗能力降低了外部電池的重量和尺寸。RS-232通信接口支持GPS天線和藍牙連接，用于無線數據傳輸。

實時可視化

結果成功監測了超過200米距離的三軸加速度，角速率，磁場和高度。使用QC Co-Lab用C ++和Linux開發的自定義界面實時顯示風箏方向和旋轉的可視化表示。此外，地面門戶包含一個文本窗口，用于傳輸實時GPS，滾動，俯仰和偏航數據流?？啥ㄖ频臄?shù)據輸出使項目能夠調整和優化監控率，從而延長電池壽命和風箏部署。

輕量級微型AHRS傳感器擴展了嵌入式慣性監測的應用和功能范圍。定向數據的可靠，實時提取和通信為自動機器的操作員提供了更多可見性，控制和可操作的信息。將這些功能與空間和重量受限的應用程序（如無人駕駛車輛，人員跟蹤，平臺穩定和機器人技術）集成在一起，可以促進更智能，更準確的系統，而不會影響其原始設計或功能。

致謝
MicroStrain感謝漢密爾頓技術學院的Steve Hamer和Robin Laughead分享他們在此案例研究中的應用細節和經驗。本文不代表漢密爾頓技術學院對任何特定產品或應用的認可。
