貝塔技術公司利用 MicroStrain^?傳感器 進行 eVTOL 開發

Parker LORD的研究案例

引言

  隨著我們改進信息收集、分析和在各種應用中實施的方式，技術也在不斷發展。例如，垂直起降飛機（VTOL）可以垂直起飛、懸停和著陸、設計新型 VTOL 飛機（如足以載客的全電動 eVTOL）需要在各種環境中收集大量數據并進行精確測量，傳感器在捕捉這些關鍵測量數據方面至關重要，而對于一家正在制造可拯救生命的 eVTOL 的公司來說，MicroStrain 無線傳感器網絡在這方面發揮了重要作用。

  貝塔技術公司（Beta Technologies）創建的電子垂直運輸機原型正在設計中，用于為關鍵的移植手術運送人體器官。Beta Technologies 是一家創新型初創企業，總部位于佛蒙特州伯靈頓，是開發 eVTOL 技術的領跑者之一。

  為了成功制作原型，Beta 公司一直在尋找一種能夠監測多種條件的傳感器系統：溫度、振動和應變。這需要部件臺架測試以及飛行中分析。此外，為了準確監控俯仰、滾動、角速率、位置和速度測量，還需要一個慣性測量單元。Parker LORD MicroStrain? 傳感器在直升機、固定翼飛機和無人駕駛飛機的飛行測試中有著良好的工作記錄，因此非常適合 Beta 的資格認證。

原型設計

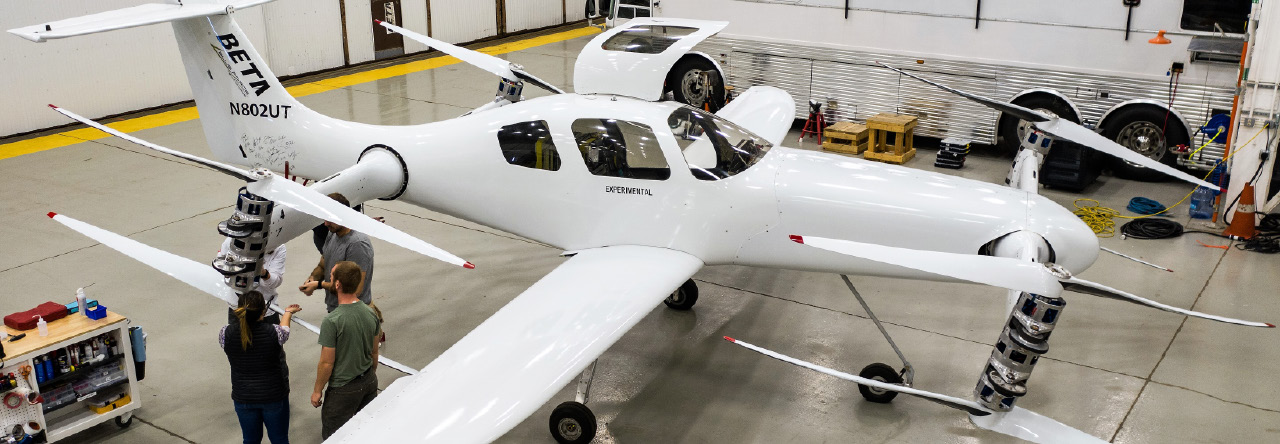

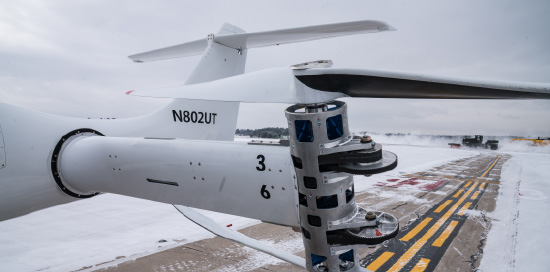

  貝塔公司的原型設計預計在一次充電的情況下可將這架 4,000 磅的飛機一次充電可飛行 150 英里。它可以駕駛，重量盡可能輕，同時還能儲存和轉換能量。它的翼展為 35 英尺，有 8 個 75 千瓦的發動機用于起飛和著陸。為了實現飛行，在升空和垂直起飛時，發動機帶動四個反向旋轉的螺旋槳旋轉。達到適當高度后，螺旋槳傾斜，飛機轉換為傳統的飛行模式。所有這些運動都由兩個 124 千瓦時的鋰離子電池組提供動力。原型機在美國聯邦航空局批準的 180 多次試飛中達到了 72 節的最大速度和 100 英尺的升限。

  為了應對監測原型數據的挑戰，MicroStrain 的傳感器被用于整個原型。使用的主要傳感器包括 G-Link-200，一種堅固耐用的 IP-67 無線加速度計；V-Link-200、一個 8 通道模擬輸入節點；TC-Link-200，一個 12 通道無線熱電偶節點；WSDA-2000 無線網關；3DM-GX5，一個輕型、高度復雜的 GNSS/INS 輔助 AHRS。

飛行控制

  為了監測原型機的飛行控制和飛行特性，MicroStrain 提供了三個 GX5-25 慣性傳感器，用于獲取俯仰、滾轉和角速率值。使用三個傳感器為飛行控制回路提供了必要的冗余，傳感器數據輸入飛行計算機，然后由計算機控制八個螺旋槳發動機，監測僅在懸停模式下進行。這些數據以及慣性傳感器的其他輸出（如位置和速度）也被記錄在 SD 卡和機載計算機中。飛機的黑匣子飛行指標也被記錄下來。

試驗臺監測

  MicroStrain 的傳感器還用于測量螺旋槳的推力、振動、應變和試驗臺上的負載特性。為此，在螺旋槳架底座上安裝了一個稱重傳感器，用于測量不同螺旋槳速度下的向上升力載荷，并在螺旋槳架上安裝了兩個加速度計，用于測量振動，這使得 Beta 能夠了解使用不同螺旋槳設計的螺旋槳在不同速度下的平衡特性。

  為了測量轉數，使用了轉速計。這也使他們能夠生成與振動傳感器同步的 FFT 圖，因?yàn)榧铀俣扔?jì)信號可以與螺旋槳葉片的相位相關聯。

  為了幫助 Beta 在轉速高達 1200 RPM 和載荷為 10k - 20k lbs 的情況下測量離心載荷和彎曲產生的應變，在螺旋槳葉片的上下表面安裝了 10 個或更多應變片。MicroStrain 的 V- Link-200 采用高采樣率同步采樣模式進行測量。

機身結構靜載荷測試

  為了測試機身上的靜載荷，在機身結構上安裝了應變儀安裝在機身結構上。液壓泵參考在線稱重傳感器，對結構的關鍵點進行加載。應變儀和稱重傳感器使用 MicroStrain 的V-Link-200 以較低的采樣率進行測量。

懸浮電機振動測試原電池單元的溫度

  在貝塔公司原型機的設計中，總重量達 1500 磅的圓柱形鋰離子電池組被分成六個不同的電池組，布置在整個飛機上。由于鋰離子電池在 70°C 左右的溫度下會有熱失控的風險，因此對其進行監控非常重要。貝塔公司通過將溫度探針插入電池組組件來監測電池溫度。這項工作一直持續到約 500 千瓦的持續懸停峰值功率期間。為了實時監控和傳輸傳感器數據，采用了兩個 MicroStrain TC-Link-200 節點。

懸浮電機振動測試

  為了監測空氣動力引起的振動以及檢測共振頻率，使用了 MicroStrain 的 G-Link-200 無線加速度計，采樣率很高。

結果

  Parker LORD 的 MicroStrain 傳感器組合為 Beta 的原型飛機提供了關鍵的測試和測量設計數據。事實證明，對飛機上的許多元素進行充分監測是一項挑戰，包括附近的其他高功率射頻設備以及旋轉部件等難以監測的位置。盡管如此，MicroStrain 的傳感器還是為 Beta 提供了繼續改進原型機所需的反饋。
