開發由振動能量收集驅動的直升機轉子HUM系統

摘要
直升機傳輸健康和使用監測已經成熟，并在許多直升機上運行。目前正在注意改進轉子系統的監測，以便1）通過早期發現早期故障進一步提安全性，2）通過最小化或最終取代高頻飛機轉子部件檢查來減輕維護負擔。為了實現這些目標，轉子監控需要超越基于機身振動測量的傳統軌道和平衡管理，并且一種方法是對轉子部件進行更多的局部感測。AgustaWestland目前正在根據其Rotorcraft技術驗證計劃進行兩階段研究，評估自供電無線傳感技術。首先，AgustaWestland對由LORD-MicroStrain傳感系統開發的單個無線傳感器節點的AW139直升機進行了試驗，該傳感器位于主轉子旋轉斜盤上 - 這已被證明是振動能量收集和低功率/低功率的關鍵技術推動者范圍從轉子到機身的射頻數據傳輸。第二階段將是開發一個多節點主旋翼監測系統，其傳感器安裝在選定的轉子控制部件上，在節點中嵌入數據處理以表征非旋轉軸承中的間隙，并減少數據傳輸量。將技術推向服務實施的計劃將側重于持續開發磨損特征檢測和狀態指示器，設計研究以在轉子系統內集成傳感器節點，以及驗證/驗證。

1.術語
ADC模擬數字轉換器，AW AgustaWestland，CAA（英國）民航局，CI狀態指示器，EASA歐洲航空安全局，GPS全球定位系統，HM健康監測，HUM / S健康和使用監測/系統，IEEE電氣和電子工程師學會，kts Knots，L-MS LORD-MicroStrain傳感系統，mW毫瓦，PC個人計算機，PCL間距控制鏈路，RAM隨機存取存儲器，研發研發，RF射頻，RSSI無線電信號強度指示器，RTD電阻溫度計檢測器，RTVP旋轉電子技術驗證程序，SCV超級電容器電壓，STA同步時間平均值，VDC伏特直流電流，VEH振動能量收集器，WSDA無線傳感器數據聚合器，WSN無線傳感器節點

2.引言
直升機健康和使用監測（HUM）的主要重點是傳輸系統，以至于傳輸振動監測在當今使用的許多直升機類型上運行，以增強安全性并協助維護人員。
迄今為止，通過對轉子1 /轉振動和葉片位置的機身進行測量，轉子HUM，或更具體地說是轉子的狀態監測，主要限于后期維護和定期評估/控制軌道和平衡。隨著時間的推移，通過服務經驗得出1 / rev的高次諧波與某些轉子部件的狀態之間的關系。維護手冊通常包含組件清單，用于表示機身振動超過基于經驗的限制。

當然，轉子系統還通過目視檢查和磨損測量進行常規的飛機上和飛機外狀態檢查。與其他飛機系統相比，飛機上的機制通常具有相對較高的周期性，并且通常對飛機可用性具有不成比例的影響。

現在正在注意改進轉子系統HUM，以增強安全性并減少維護負擔。2008年，英國民航局（CAA）報告對Rotor HUM進行了審查[1]并得出結論：
  - 盡管[直升機]事故發生率正在下降，但最近一些引人注目的案例已經證明主轉子故障檢測和尾槳故障檢測仍有顯著的安全優勢。
  - 對于許多轉子故障，改進的檢測不太可能來自現有的固定框架振動測量，應該研究旋轉框架技術。

2010年，英國航空事故調查處關于主旋翼葉片主軸故障的報告[2]包括安全建議2010-027，“EASA應在CAA的協助下，對擴大HUMS檢測范圍的選項進行審查進入直升機的旋轉系統“。隨后，EASA向英國克蘭菲爾德大學頒發了一份研究合同，以審查改進內部齒輪箱部件和轉子監測的技術。

在同一時間框架內，AgustaWestland（AW）確定了聚焦轉子狀態監測在組件級提供降級條件預警方面的可能優勢，初始成本/效益研究表明通過減少或最終取代部分轉子的相對高頻率和破壞性的飛機維修制度。AW還發現傳感技術基礎已發展到自供電轉子HUMS值得評估的程度。

本文描述了一個AgustaWestland研究和開發計劃，用于將自供電無線傳感器節點（WSN）技術應用于轉子上的HUM，LORD-MicroStrain傳感系統（L-MS）正在為此提供實驗系統。本文首先概述了AW的轉子HUM計劃和方法，然后描述了WSN技術的發展和技術要素的風險降低飛行試驗。接下來，概述了多節點實驗系統的后續飛行演示計劃，并總結了對將技術推向在役應用的預期計劃的思考。

3. AW-ROTOR HUM計劃和方法

3.1 On-Rotor HUM R＆D計劃概述
AW在其Rotorcraft技術驗證計劃（RTVP）中正在尋求轉子HUM，這是一項為期四年的轉子技術研究和示范計劃，由英國政府的技術戰略委員會支持，該計劃始于2010。

On-Rotor HUM計劃的總體目標是展示可以推廣到特定產品應用的通用技術。該計劃的結構如下：
  - 需求捕獲
  - 技術審查和選擇
  - 旋轉控制磨損功能開發
  - 基于實驗室的系統評估
  - 第1階段：?jiǎn)蝹€(gè)無線傳感器節點的風險降低試驗。
  - 階段2：代表性多節點系統的開發/試驗。
  - 特定于應用程序的開發的路線圖。

AW選擇英國布里斯托爾大學航空航天工程系作為他們的學術合作伙伴，他們領導了技術評審，實驗室演示和軸承磨損檢測測試和分析活動。
AW選擇L-MS作為實驗性飛行試驗的技術提供者，因?yàn)樗麄冊谥鄙龣C(jī)無線傳感和能量收集方面擁有專業知識和經驗。

3.2轉子上HUM方法
AW的On-Rotor HUM方法由需求捕獲和技術審查活動驅動。

需求捕獲活動由AW進行，涉及審查國際民事事故/事故統計和內部研討會。這項活動的結論是：
  - 大多數轉子故障發生在主轉子而不是尾部轉子以及轉子輪轂和控制器而不是葉片。
  - 轉子上的HUM好處來自于受磨損的機械部件的狀態監測，特別是軸承，例如斜盤雙軸承，俯仰控制桿軸承，旋轉剪刀軸承，阻尼球面軸承。
  - 加速度和應變將是狀態監測的主要參數，但也需要考慮溫度和剛度。
  - 最初，應該解決主旋翼，因?yàn)榕c尾部旋翼相比，這將顯示出最大的益處并且更容易做到。
  - 不需要通過組件級別感測進行使用情況監測，這主要是因?yàn)槠渌谶M(jìn)行的關于飛行操作飛機使用頻譜記錄的AW計劃預計將改善部件壽命跟蹤。
  - 轉子上監控需要自供電，而不是通過電動滑環或電池為飛機提供動力。

由于沒有進行使用監測，從這一點來看，主題系統被稱為轉子間健康監測（HM）。

技術審查是通過文獻和產品搜索進行的，并確定：
  - 振動或應變能量收集是直升機當?shù)仉娏?yīng)有希望的手段，但需要特定應用的實施。
  - 然而，對于安裝在轉子上的實用尺寸/質量的收割機，可用功率不可能超過幾十毫瓦（mW），因此驅動系統具有低的功率要求。
  - IEEE 802.15.4無線電類型可以說是適用于無線數據傳輸?shù)?，因?yàn)樗幕拘问交诘凸β?低范圍操作，并且它被使用。然而，無線電數據傳輸可能是無線傳感器網絡中耗電的過程。
  - 現有幾種適用的低功耗微控制器。
  - 需要評估新型低功耗傳感技術，尤其是應變。

因此，AW推出的On-Rotor HM系統方法如下：
  - 它將由多個獨立的無線傳感器節點（WSN）組成，這些節點通過基于IEEE 802.15.4的無線電協議在星形網絡中運行，并在機身中設有數據采集器（最終是中央HUMS）。
     不需要自配置網狀網絡，   并且在任何情況下都會增加復雜性和增加的功率要求。
  - WSN將由內部振動能量采集器（VEH）供電，最多從3-4個傳感器獲取數據，進行狀態指示器（CI）生成的初始數據處理，并且僅定期傳輸CI以減小音量/
     數據傳輸?shù)牧α俊?br/>   - 數據采集將遵循典型傳輸振動監測的窗口“快照”方法，因?yàn)楣β氏拗品恋K了連續實時采集（注意，這也有效地排除了
     通常需要連續數據采集的使用監控）。
  - CI閾值檢查將由中央HUMS執行，并將命令WSN在超過閾值時傳輸原始采集數據，并偶爾按計劃進行傳感器檢查和數據庫。

3.3 RTVP On-Rotor HM評估方法
RTVP On-Rotor HM活動旨在評估/演示關鍵的“通用”技術元素，作為在決定采用完全實現的特定類型轉子HM實施之前的風險降低步驟。

為了簡化評估系統的設計和實施，決定：
  - 該系統將獨立于其他飛機系統，包括中央HUMS。
  - 無線傳感器網絡將安裝在旋轉斜盤上，因?yàn)樗峁┝舜蟮淖杂煽臻g，并且通過現有螺栓便于連接。
  - 傳感器將位于無線傳感器網絡的外部，以便靈活地將它們定位在目標轉子組件上; 將傳感器連接到WSN的需求被視為可接受的折衷方案。
  - 該系統將是自主的，無需機組人員干預。

AW正在采用兩階段評估方法。

第1階段是關鍵風險降低步驟，旨在使用安裝在旋轉斜盤上的單個WSN和傳感器來證明振動能量收集和旋轉到固定幀RF數據通信。選擇兩個加速度計和電阻溫度計檢測器（RTD）溫度傳感器作為代表性類型，但是選擇它們的目的和位置以便能夠展示W(wǎng)SN的功能。

第2階段將構建一個多節點系統，以演示On-Rotor HM系統的所有基本要素，使用安裝在組件上的相關傳感器監控候選轉子組件，并將數據處理/減少添加到WSN。

第1階段和第2階段的飛行試驗正在指定給RTVP的AW的AW139原型飛機中進行。這具有典型的直升機主旋翼和轉子控制配置，因此它提供了“通用”測試臺，因此正在研究的On-Rotor HM技術最終應該適用于其他類型的直升機。

4.實驗無線傳感器網絡

4.1要求
AW簽約L-MS，提供具有飛行性的實驗標準無線傳感器網絡技術，作為評估On-Rotor HM系統。AW規定了一系列操作，功能和設計要求，包括：
  - 能量收集性能
  - 具有防數據丟失的手段的低功率無線數據傳輸
  - 多節點同步
  - 網絡可擴展性
  - 可配置的操作設置。
  - 小的重量和體積
  - 一開始就具有耐久性/可靠性，因?yàn)樾枰L(zhǎng)期“安裝即忘”的服務使用

AW還規定了從DO160F和MIL-STD-810F中選擇的實驗安全飛行要求。

L-MS為該計劃開發了一種新的振動能量收集裝置，因?yàn)樗鼈兊默F(xiàn)有技術基礎不可用。然而，L-MS為無線On-Rotor HM系統的其他元件量身定制并重新打包了現有的無線數據網絡和通信技術。

本節的其余部分介紹了無線系統。第5節和第6節介紹了在AW139主旋翼上的安裝。

4.2無線傳感器網絡
系統概念是WSN的“星形”網絡，它與數據收集器獨立通信。由節點收集的數據被無線傳輸?shù)轿挥跈C(jī)身中的數據收集器，該數據收集器存儲飛行后下載的數據。對于技術評估，網絡完全獨立于其他飛機系統，以簡化實施和飛行安全審批。最后，對于任何最終實施例，將需要決定是否將附加功能集成到現有中央HUMS中以實現權重和數據管理優勢，或者將其作為獨立的單獨使用以降低實現的復雜性/成本。

4.3無線傳感器節點

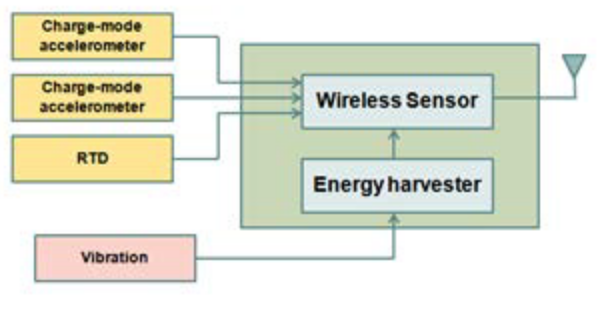

WSN架構如圖1所示.WSN與兩個壓電充電模式加速度計和一個RTD溫度傳感器連接。在通過高速16位ADC讀取之前，加速度計輸入通過單獨的電荷放大器和低通抗混疊濾波器。在通過12位ADC采樣之前，RTD輸入經過放大級。符合IEEE 802.15.4的2.4 GHz無線電為節點提供與數據收集器的雙向無線通信。如4.6節所述對數據進行采樣和傳輸。

圖1.用于振動
和溫度監測的能量收集無線傳感器節點框圖。

電子設備由超級電容器供電，該超級電容器由諧振磁感應振動能量收集器（VEH）充電，調諧到目標直升機的葉片通過頻率。選擇超級電容作為儲能裝置而不是可充電電池，因?yàn)殡m然它在沒有供電時不會保持電荷，但它的功率密度高，壽命長，能夠承受多的充電/放電循環。快的充電時間，好的能力，以滿足所需電流的快速變化，在寬的溫度范圍內運行，沒有飛行安全問題。

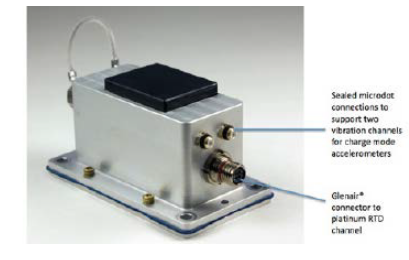

無線傳感器電子元件，VEH和超級電容器安裝在一個堅固的外殼內，如圖2所示。這還包括兩個用于加速度計輸入的密封微點連接器和一個用于鉑RTD輸入的Glenair連接器，以及一個單獨的Glenair連接器，用于連接備用9V DC電源和數據下載。天線嵌入位于外殼頂部的模制件中。

圖2.用于振動和溫度
監測的能量收集無線傳感器節點。

4.4振動能量收集器（VEH）
在直升機主旋翼上可以看到以葉片通過頻率（轉子1 /轉乘以葉片數量）為中心的振動，并且先前由AW量化。這種振動提供了為安裝在轉子上的低至中等工作循環WSN供電的機會。

L-MS利用具有磁感應能量產生元件的共振彈簧 - 質量結構設計了VEH（圖4）。

圖4：
振動器初步測試期間顯示的振動能量采集器（VEH）。

VEH調整到AW139直升機的主旋翼葉片通過頻率（5R）。動態質量平行于轉子軸線移動并且包括線圈，而磁體被固定以避免由于附近的鐵質材料引起的阻尼并且減小由于渦流引起的阻尼。電流從線圈通過彈簧傳導到固定的PC板; 使用DC-DC降壓升壓轉換器對電壓進行整流，升壓或降壓，然后用于為超級電容充電。當超級電容器達到3.6VDC以保護WSN電子器件時，控制充電，并在電壓降至3.5VDC時重新啟動（以提供一些滯后）。

由AW提供的AW139直升機的穩定水平速度范圍的振動數據用于設計和調整VEH的尺寸，并用于振動搖床上的收割機的初步測試。VEH的輸出功率范圍為2.0mW，80kts穩定水平前進速度，150kW時為8.5mW，帶寬為±1Hz（圖5），在指定的工作溫度范圍內僅有2％的共振偏移（圖6） ）。

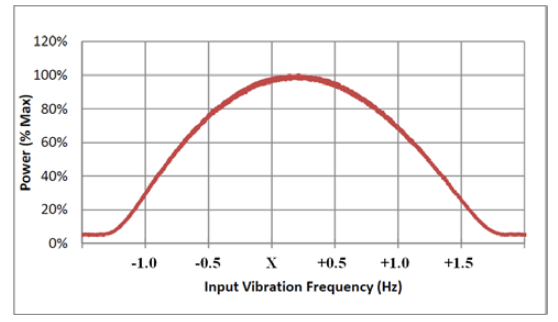

圖5：振動能量收集器輸出功率與輸入振動頻率的關系。

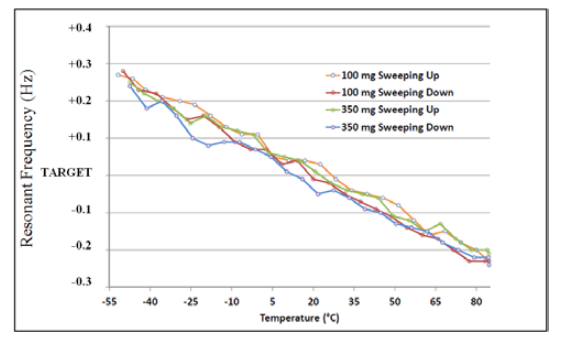

圖6：溫度對結構振動能量收集器的共振頻率的影響。

4.5無線傳感器數據聚合
器來自L-MS現有產品系列的“無線傳感器數據聚合器”（WSDA）用作此應用的數據收集器（圖3）。

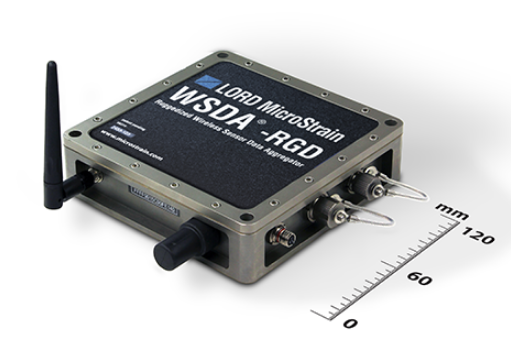

圖3. MicroStrain無線傳感器數據聚合器

WSDA收集由WSN傳輸?shù)臄?shù)據并將其存儲在本地，以便通過以太網端口下載到PC上（WSDA也可以配置為將數據直接推送到云或中央HUMS）。WSDA提供周期性的“信標”廣播，以便將網絡中的WSN與其自己的時間源同步，該時間源與GPS同步。信標也可以作為WSN的指標，是時候開始監控了。當WSDA未通電或信標被禁用時，WSN將知道保持低功率“睡眠”狀態。除了作為時間源之外，GPS還提供與傳感器數據同步的位置和高度數據時間。

4.6操作模式和設置
WSN自動運行到一系列預先配置的操作，當超級電容器電壓（SCV）高于節點'喚醒'閾值3.2VDC時開始，當SCV高于2.7VDC的激活閾值時繼續運行，當SCV低于此值時，“睡覺”。兩個閾值之間的差異提供滯后，以允許WSN在輸入到超級電容器的功率邊緣時進行某些活動的時間。
無線傳感器網絡的運行是所需數據量與振動能量采集器可用功率之間的平衡。為了確定轉子部件振動的有價值信息，必須以高速率（幾kHz）對加速度計進行采樣。然而，連續高速采樣將需要比實際尺寸的VEH大的連續功率，因此采樣只能在短時間內進行。
因此，操作順序包括兩個基本過程：a）溫度傳感器和SCV的連續低速采樣; b）加速度計的高速采樣的周期性“突發”，隨后是高速率數據和在先前和當前突發之間收集的低速率數據的RF傳輸?！氨l(fā)”方法給出了振動環境的周期性快照，這與傳輸振動監測的方法類似。注意，雖然突發之間的設定時間段對于實驗試驗是有利的，但是在完全實現的系統中，將根據“加窗”飛行器操作條件（例如發動機扭矩或空氣速度）來要求爆發。
關鍵操作參數是可配置的，如下表1所示，但是L-MS根據VEH和WSN功耗的預期功率輸入定義了默認設置。首先，爆發之間的時間是10分鐘。其次，加速度計的高速采樣設置為4千樣本/秒，持續2秒。最后，連續低速率溫度和SCV采樣每10秒設置為1個樣本; 溫度變化緩慢，SCV從功率平衡的角度衡量整個無線傳感器網絡的表現。

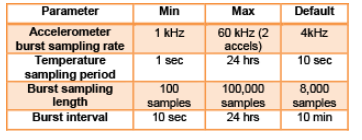

表1.無線傳感器節點的可配置設置

在每次突發采樣事件之后，數據以固定大小的數據包以每秒1-2個數據包的慢速率傳輸?shù)綗o線數據聚合器（WSDA）幾分鐘。數據傳輸是WSN流程中最“耗電”的，因此傳輸速率需要較低，以便分散能耗，使能量采集器能夠提供比長期消耗更大的功率。

4.7同步和可擴展性
WSDA廣播每秒廣播無線信標數據包。無線傳感器網絡使用此信標對傳感器采樣進行時間標記并調度傳輸。通過定期重新同步，單獨的WSN能夠?qū)⒉蓸邮录降奖舜说?/- 30 us內（盡管第1階段僅實施了單個WSN）。隨著時間作為統一因素，可以直接比較來自單獨節點的數據。

信標協議還允許傳輸調度（時分多址 - TDMA），大大增加了可以在相同的無線電頻帶上通信而不會相互干擾的節點的數量。使用上述操作模式，節點僅需要1.56％的可用無線電帶寬?？梢钥s放網絡以包括配置有不同操作設置的其他無線節點。

4.8無損數據傳輸
無線網絡協議旨在盡可能地提通信成功率，即使在旋翼機的惡劣環境中，多徑，移動部件和其他異常情況也會帶來重大挑戰。這是通過使用緩沖，確認和重傳來實現的，而不會損害設備的能量約束性質。

節點收集的數據都帶有時間戳，并將其推入高速RAM緩沖區及其相應的時間戳。數據從該緩沖區中提取，并由WSN以先進先出的方式在數據包中傳輸。WSDA在收到每個數據包后向WSN發送確認消息。WSN等待確認，但如果沒有收到，則重新發送數據包最多5次，如果仍未收到，則將“丟失”數據包存儲在其非易失性存儲器中，以便以后檢索。

4.9功率分析
對于默認的突發配置，平均WSN功耗為1.5mW。上面4.4中概述的VEH性能表明，VEH的功率輸出應足以滿足飛行中的不間斷運行。
功耗在平均值附近顯著變化。圖7顯示了在L-MS鑒定測試期間記錄的固定VEH功率輸出的超級電容器電壓（SCV）的典型曲線。由于來自VEH的輸入功率和WSN操作的消耗功率，這表示W(wǎng)SN整體的功率平衡。在突發數據采集和傳輸期間，當瞬時消耗遠高于平均值時，平衡通常是負的，然后在僅進行低功率低速率采樣的時間段期間為正（同時注意上部'鋸齒'）由于超級電容器電壓限制/滯后而導致的輪廓。

4.10資格測試
WSN通過分析和測試符合AW的功能和實驗飛行安全要求，包括：
  - VEH疲勞測試：對VEH臨界彈簧元件的耐久性，VEH動態組件有信心（無在5R工作頻率下，對其進行全運動范圍疲勞試驗，飛行時間超過6000小時。
     對動態質量施加穩定的  側向載荷以表示W(wǎng)SN / VEH在主旋翼上經受的向心力。在此測試期間未發生故障。
  - 對DO-160F的振動第8節- 加速到MIl-STD-810F
  - 沖擊并撞到MIL-STD-810F第7節。
  - 結構強度 - 無線傳感器網絡結構接口和外殼的靜態和疲勞分析。
  - 溫度符合MIL-STD-810F章節501.4,502.4,503.4。
  - MIL-STD-810F的濕度第507.4節
  - EMI / EMC- 分別對DO-160F第20和21節的易感性和輻射發射。
  - 磁干擾 - 與DO-160F的羅盤安全距離第15節。

5.第1階段風險減少飛行試驗
AW在AW139旋轉斜盤上設計并生產了WSN的安裝，與L-MS的WSN開發并行。AW還在直升機機艙的現有儀表架上安裝了WSDA數據聚合器。這兩個裝置都是為實驗飛行而設計和認證的。

然后在2014年3月至6月期間在RTVP AW139原型直升機上測試了WSN。

5.1 WSN和WSDA安裝

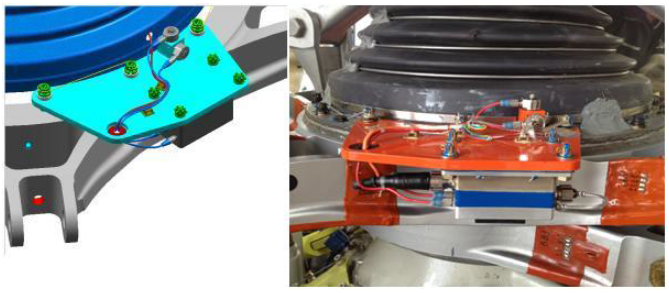

WSN通過現有螺栓連接在斜盤體上的鋁制支架安裝在旋轉斜盤上，如圖8所示。

圖8：AW139旋轉斜盤上的WSN安裝

支架的設計是為了將未經修改的斜盤上的垂直5R振動傳遞給WSN。在支架加WSN組件上執行正常模式分析。這表明最低固有頻率為363Hz，遠高于5R頻率。

為第一階段試驗選擇的傳感器是兩個壓電加速度計，用于測量與轉子軸平行和徑向的振動，以及一個RTD1000型溫度傳感器。雖然第一階段安裝的傳感器的主要驅動因素是運用WSN功能并且易于安裝，但加速度計及其位置也可用于提供WSN VEH的5R振動激勵的“快照”。它們也是斜盤雙軸承振動監測的候選位置，試驗數據可以對此進行早期評估。請注意，由于試驗直升機目前沒有主旋翼的儀表滑環，因此無法安裝獨立的加速度計進行連續振動測量。

溫度傳感器也安裝在靠近加速度計的支架頂部。這提供了局部空氣溫度，以與航空電子設備測量的外部空氣溫度（OAT）進行比較。最終溫度傳感器可用于監控超前滯后阻尼器和斜盤軸承狀況。

WSDA獨立數據聚合器安裝在機艙內的儀表架上，并提供直升機28VDC電源。

5.2 WSN操作設置
如上面4.6所述，WSN操作參數是可配置的，對于Phase1試驗，WSN設置為默認1每10秒低速率采樣，10分鐘突發周期，高速采樣4ksamples /秒為2秒。

5.3地面測試活動
在飛行前進行地面測試活動，確定WSDA天線的位置，測試RF通信，配置節點，測試節點執行任務并驗證基站中的數據存儲。這是通過維護連接器連接到節點的9VDC電池為WSN供電，以及由外部28VDC接地電源裝置驅動的直升機28VDC系統的WSDA。

通過在機艙中的不同位置執行的RSSI（無線電信號強度指示器）測量來確定基站天線的安裝。對于每個天線位置，通過以60度為單位旋轉主旋翼來評估RSSI，從與直升機機頭對齊的WSN開始，并使用L-MS的Node Commander?軟件在每個角度執行范圍測試。

天線的位置被確定為副駕駛上部透明度。這對于無線傳感器網絡沒有暢通無阻的視線，但優于機艙中的任何其他位置，其中屋頂?shù)慕Y(jié)構和主齒輪箱的存在導致顯著的信號衰減。通過選擇的天線安裝（使用3米長的低損耗RF電纜將天線連接到基站），測得的RSSI介于最大-57 dBm和最小-63 dBm之間，具體取決于轉子方位角周圍的WSN。L-MS建議至少-72dBm可以保證沒有丟包，但是，雖然需要一些數據包重傳，但這些都是成功的，沒有數據包丟失。

通過允許節點在多個突發周期內采樣和傳輸數據，并通過Node Commander?實時檢查時間間隔和傳輸統計數據，確認了正確執行配置的任務。通過以太網連接分析從基站下載的數據來驗證數據時間戳和內容。通過使用另一個基站作為信標檢測系統和數據嗅探器來測試由WSDA生成的用于同步WSN的信標的存在。

5.4飛行測試活動
WSN的性能在擴展的飛行測試活動中進行了評估，該活動涵蓋了直升機的整個使用范圍。在其他計劃的試驗期間，無線電通信網絡被允許在直升機上運行超過兩個月，而不是將測試限制在某些專用機動中：這種“乘坐”方法確保了無線傳感器網絡已經在一套飛行中進行了測試條件和直升機配置（重量，重心，工具包），并提供有關現場直升機操作的代表性模擬。

兩個無線傳感器網絡已經過飛行測試，第一個遭受了VEH線圈的過早故障，第二個已經適合大多數測試。他們一起在22個航班上共計飛行了19個小時。
在沒有對旋轉斜盤上的振動進行獨立連續測量的情況下，從中央HUMS收集相關的直升機飛行參數數據（真空速，氣壓高度，發動機扭矩和轉子速度），以提供5R振動的定性相關性。 WSN表現。無線傳感器網絡數據和直升機數據都具有基于GPS的時間戳，因此它們可以對齊和重疊。

結果如下所示，以顯示W(wǎng)SN如何實現其振動能量收集和RF數據通信的關鍵功能。首先，給出了SCV和飛行參數的曲線圖，因?yàn)镾CV曲線給出了VEH的操作和WSN的整體操作的良好視圖。還提供了RF數據傳輸?shù)慕y(tǒng)計數據。

WSN加速度計和溫度數據在情況下均符合預期，并證明無線傳感器網絡按規定進行了采樣。但是，由于數據本身對于無線傳感器網絡的運行性能沒什么興趣，因此不再對它們進行介紹或討論。

5.5飛行測試結果 - 電力收集
WSN在大多數航班上運行，表明VEH的運行大部分符合預期。無線傳感器網絡在那些具有長時間高速/扭矩的飛行中穩定地進行爆破操作，其中斜盤上的5R振動無疑高。在22個航班中的14個航班中，無線傳感器網絡在1到9次突發中進行，其中12次在最初喚醒后，無線傳感器網絡在飛行期間持續爆發10分鐘的時間表。

WSN沒有醒來的8個航班中有3個是發動機故障測試，其特點是起飛/著陸的延長序列和靠近地面的機動，預計振動較低，轉子的變化比通常高速度很明顯。這些飛行不代表任何正常任務，這種飛行很少發生，持續時間短得多。WSN未喚醒的其他5個航班處于中速/低速扭矩，5R振動可再次預期為低。其中兩次飛行重復進行，無線傳感器網絡能夠喚醒并進行一些收購和傳輸。這些飛行都表明在低振動條件下VEH性能很差。

從無線傳感器網絡起飛到第一次爆發的平均時間是19分鐘，但是進行的航班范圍從2到36分鐘不等。

在所有航班中，SCV剖面和爆發時間與飛行條件剖面定性良好相關 - 這通過以下示例顯示。

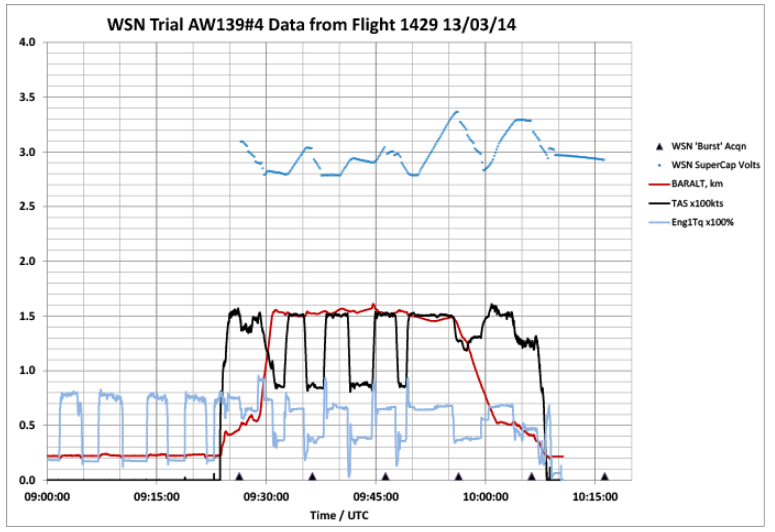

圖9顯示了連續WSN操作的一個例子，用于測試活動的第一次飛行 - 這是在TAS范圍從90到150 Kts并且大多數在大約1500m的固定高度進行的。SCV（圖中頂部的深藍色點）和選定的飛行參數（黑色 - 結的TAS，紅色 - 氣壓高度，以公里為單位，天藍色 - Engine1Torque以％表示）與GPS時間相對應; 三角形顯示了WSN的高速率數據采樣/傳輸突發的開始。

圖9：WSN SCV與TAS，ALT和Eng Tq，13/03/14

圖9顯示W(wǎng)SN在大約145kts的爬升期間醒來，大約在09:23:03最后一次起飛后2分鐘。隨后，WSN在沒有中斷的情況下在剩余的飛行中保持活動狀態，因?yàn)樗械谋l(fā)間隔10分鐘。根據飛行參數推斷，可以看到SCV剖面像振動一樣大致上升和下降。突發期間的丟棄持續約3分鐘，這是完成數據傳輸操作的預期持續時間。

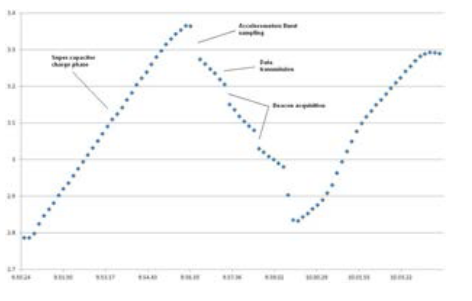

圖10顯示了來自同一航班的第4次突發周圍的SCV剖面圖，其中識別了突發間重新充電和密鑰突發活動。再充電階段線性，意味著振動水平穩定; 這也可以從這段時間內飛行條件的穩定性推斷出來（圖9）。對于這個電荷恢復周期，估計VEH功率輸出為3.4mW，這與WSN在前一次爆發和相同飛行條件下獲得的斜盤5R振動的預期功率相關。與圖7中顯示的L-MS實驗室測試的SCV曲線相比，特征是相同的，而水平和斜率是不同的，反映了兩種情況下不同的VEH功率輸入。

圖10：突發期間的超級電容電壓詳細信息

圖11顯示了直升機在大部分時間以高速/高扭矩飛行的飛行中的WSV剖面圖。無線傳感器網絡在大約17分鐘后醒來（起飛后和高速初始爬升，然后以40 kts增加到Vh的水平飛行），然后在整個飛行中保持活躍狀態。

對于大部分飛行，SCV在最大極限處飽和，表明高VEH功率輸出和推斷，高5R斜盤振動。每10分鐘發生一次突發采樣和數據傳輸，每次持續3分鐘。在8:33和8:53的兩次突發的特征在于信標獲取期間SCV的小幅下降，然后在數據傳輸期間增加SCV，表明該節點仍然在收集比在數據傳輸期間消耗的更多的功率。相反，08:43的數據傳輸導致SCV深度下降，表明VEH輸出較低; 可以看到真空速和發動機扭矩的相應減小。

圖11：WSN SCV與TAS，ALT和Eng Tq，24/04/14

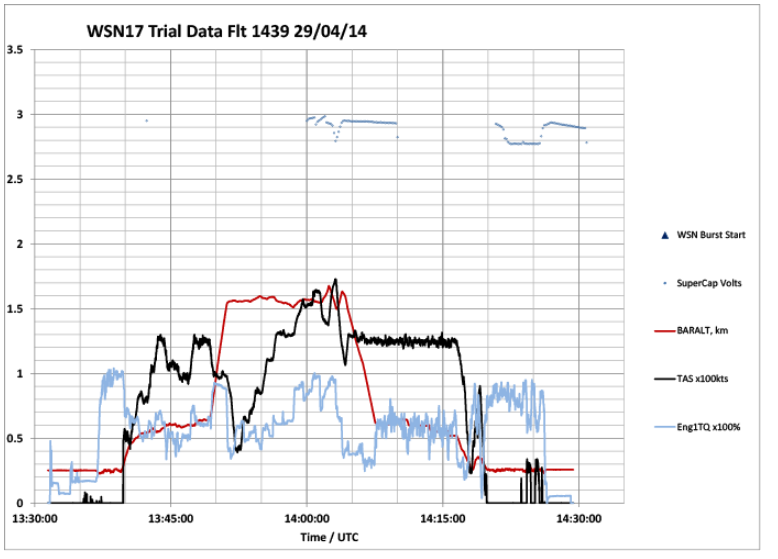

圖12顯示了WSN的間歇性行為。在低TAS /中高扭矩的初始階段，WSN在早期爆發時表現出足夠的振動，但WSN在接下來的10分鐘內處于“睡眠”模式，在80-130kts時振動將是低得多。節點在步進速度范圍結束時重新喚醒，能夠在隨后的高速飛行期間進行兩次爆發，然后在飛行期間短暫地再次進入睡眠狀態，大約120kts。在低速/高扭矩的短時間飛行之后不久發生最后的重新喚醒，這表明超級電容器在睡眠期間沒有完全放電并且SCV接近3.2V激活閾值。

圖12：WSN SCV與TAS，ALT和Eng Tq，29/04/14

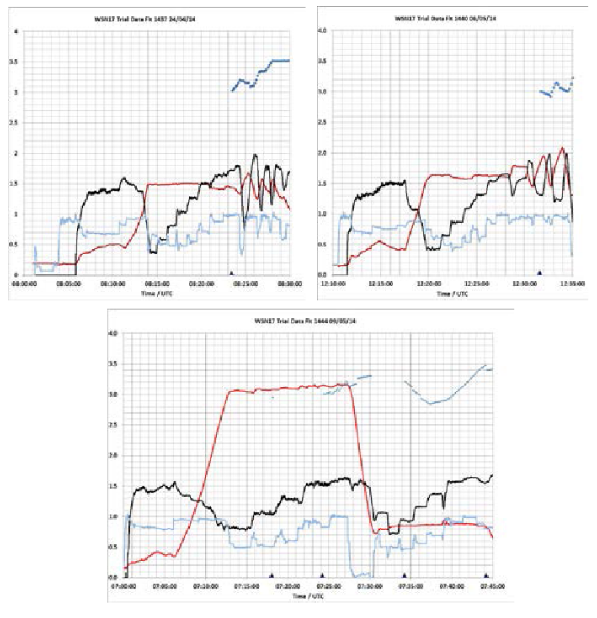

雖然飛行的不同類型飛行航班的首次爆發時間存在差異，但圖13顯示了類似飛行剖面的VEH性能的一致性。在這里，第一次爆發的時間是起飛后18到19分鐘之間，對于三次飛行，其特征是初始定位飛行到高速/扭矩高度，然后是速度范圍步長; 請注意，有干預的航班有完全不同的檔案。

圖13：3次類似航班的第一次突發時間

5.6飛行測試結果 - 射頻數據傳輸
基于802.15.4的無線通信已被證明可靠。

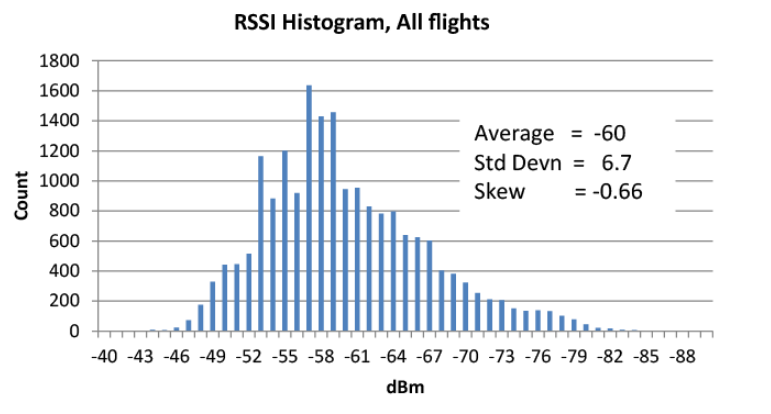

圖14顯示，將所有航班的所有傳輸結合在一起，RSSI平均值為-60dBm，標準偏差約為7dBm，范圍為-44至-84dBm。對于單個飛行，平均RSSI和標準偏差分別在-58到-63dBm和5到9dBm之間，表明一致的特性。這種形式的傳播和偏斜的RSSI分布是典型的RF通信，其中沒有直接的現場線路，并且接收的信號由反射的RF支配。

圖14：RSSI直方圖

RSSI范圍大多高于-72dBm的“無損耗”值，其中一些低于此值，但是轉子轉動時沒有丟失單個數據包，并且數據包重傳的數量為7％左右。

飛行RSSI結果與靜態主旋翼的地面測試活動期間測量結果類似，表明主旋翼和飛行機動的旋轉對RF通信的影響小。

5.7
第1階段結論第1階段的目標是證明振動能量收集器技術和旋轉固定幀無線電數據傳輸。

總體而言，飛行試驗活動已經證明，VEH根據飛行參數曲線上預期的斜盤5R振動產生能量，中速除外，其中5R振動最低，VEH性能似乎是微不足道的。

發現WSN默認的“突發”配置在VEH性能和“采樣和傳輸”周期的實際能量需求方面是一個很好的平衡。這種配置為斜盤上具有高前進速度和高5R振動的飛行提供了一致的操作。應該注意的是，WSN早先進行的飛行條件和/或多的突發是主導AW139聚合在線使用頻譜的那些。

但是，VEH需要進行優化，以提在較低的斜盤5R振動水平下運行的可能性，并縮短首次爆破的時間，因?yàn)閷?duì)于未來生產的On-Rotor HM系統，每次采集數據的概率高。飛行。設置第1階段VEH，使其在“設計點”振動激勵水平下有效地運行。它在較高或較低振動水平下的操作效率較低，其結果是有效地存在低振動閾值，低于該閾值時不會產生能量。通過將VEH設計重新配置為較低的“設計點”振動水平，可以提VEH在低振動激勵水平下的性能，從而在這些條件下產生額外的功率。在高振動條件下，

第1階段試驗還證實，RF數據傳輸是消耗大部分能量的WSN操作，因此預計通過實施本地處理和生成條件指標可以減少傳輸?shù)臄?shù)據量 - 這應該可以減少突發周期性和/或增加的采樣率/體積。

從轉子到機身的RF數據傳輸好，幾乎不需要開發。

在其他方面，WSN的操作符合AW的指定要求。

這一成功的降低風險的步驟使AW有信心進入第二階段系統演示。

第1階段測試活動還表明，通過連續測量斜盤5R振動，可以好地了解VEH性能，在邊際中速條件下，這將被添加到第2階段試驗中。

6. RTVP第2階段

6.1基本原理
第1階段已經證明了無線轉子HM的關鍵推動因素。階段2將把它們構建成更具代表性的HM系統，包括：
  - 具有優化的VEH的多個WSN。
  - 監控1個螺距控制連桿（PCL），1個旋轉剪刀和斜盤雙工軸承作為示例部件。
  - 每個受監控組件上的低功率加速度計和應變傳感器。
  - 無線傳感器網絡中的數據處理/ CI生成，旨在本地檢測異常情況并降低整體WSN功耗。

關于VEH，第2階段將允許AW和L-MS確定在當前的自供電概念中是否可以實現足夠的性能改進，并預測可能的概念變化。

該系統將于2015年初在AW139試驗飛機上進行測試，其中包含上述轉子部件的磨損和新實例，以評估候選CI的性能并為其持續開發提供傳感器數據集。

目的是展示On-Rotor HM系統的通用關鍵元素，而不是AW139飛機類型的完全指定系統。

6.2多節點轉子HM安裝

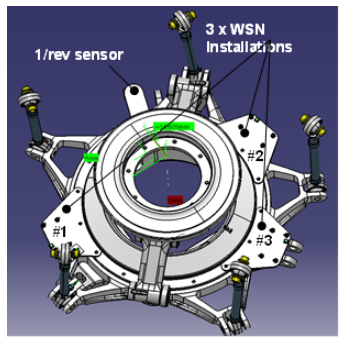

多節點系統安裝的設計正在進行中，基于以下概念（圖15）：
  - 3個WSN，分別用于俯仰控制鏈路，旋轉剪刀和斜盤雙工軸承。
  - 振動和應變傳感器安裝在三個轉子控制組件中的每一個上。
  - 安裝在旋轉斜盤上的可變磁阻速度傳感器，為WSN提供通用1 /轉輸入以進行數據處理。

圖15：Phase2多節點On-Rotor HM安裝

對于應變傳感器，傳統的電阻應變計消耗過多的功率，因此將試用適形壓電容型，因?yàn)檫@些是本質上的低功率器件。

從第1階段試驗中可以看出，“儀表”加速度計將添加到一個WSN安裝板上，作為單獨的儀表包的一部分，安裝在試驗飛機上用于RTVP的其他方面。這將直接了解VEH如何對抗其5R振動激勵，以確認對第2階段WSN的VEH進行的改進。

6.3嵌入式數據處理
除了經過修改的傳感器接口和優化的VEH之外，WSN的功能還將通過添加數據處理，在數據采樣之后和數據傳輸之前進行操作來增強第2階段的功能。目的是探索總功耗可以如何縮短突發周期和/或增加采樣率/持續時間。基準測試表明，與常規傳輸所有原始數據相比，在WSN中進行分析以將獲取的原始數據減少到條件指標指標，然后通常傳輸CI，可以將總體突發功耗降低多達80％。因此，具有一系列復雜性/大小和功率要求的候選數據處理軟件例程將被加載到WSN微控制器，以允許評估功率關系。

6.4狀態指示器開發
除了數據采集方法外，狀態監測系統只能通過驗證異常部件狀態檢測方法來完全實現。
因此，AW的On-Rotor HM程序還評估了特征提取方法和狀態指示器，用于檢測轉子部件機械元件的磨損，特別是間隙。目標有兩個：a）確定適合未來發展的初始候選方法，b）針對一系列流程復雜性，探索針對內部功率預算進行數據處理的WSN能力的界限。

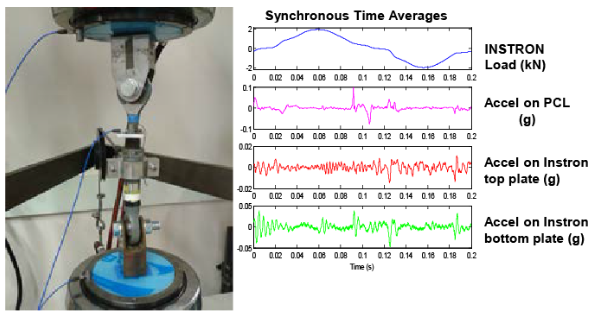

對其在球面軸承中具有一系列磨損/間隙的一組PCL進行鉆機測試 - 應用正弦和飛行代表軸向載荷，并從安裝在PCL和試驗機上的加速度計和應變傳感器獲取數據。這表明兩種量化均可顯示球面軸承的間隙，但安裝在PCL上的加速度計可能會給出清晰的圖像（圖16）。

圖16：PCL軸承間隙測試

此外，從STA導出的簡單CI（例如峰值峰值，均方根和峰度）似乎是磨損/反沖檢測的良好初始候選者，并且將作為測試數據處理方法包含在STA中以加載到階段2 WSN。

還分析和比較了帶有磨損軸頸軸承的旋轉剪刀的應變數據，以及更換的新剪刀（在幾年前由AW進行的直升機飛行載荷測量計劃期間收集）。

圖17顯示了在50kts級別飛行（左圖對）和Vne（右圖對）的磨損（上圖對）和未磨損（下圖對）剪刀的時間應變的STA的示例，其中每個圖具有兩個值的輪廓在同一重心（CG）處的全部質量（AUM）。來自一系列空速，高度和AUM / CG的數據體表現出比PCL更復雜的數據結構，似乎有望用于檢測PCL軸承磨損的更簡單的指標不足以區分磨損和磨損。未經磨損的旋轉剪刀。因此，目前正在研究數據處理方法基礎，并且因?yàn)橹C波之間的關系似乎值得探索，所以計劃在第2階段WSN數據處理套件中包括FFT算法。
盡管RTVP活動將為可能的方法提供有用的起點，并且了解WSN功能中的約束，但顯然需要進一步的工作來開發和驗證適當?shù)奶卣魈崛》椒?。這還需要考慮其他類型的部件，特別是轉子系統中彈性體軸承的日益普及需要基于原位傳感器的剛度監測方法。

7.前端研發活動RTVP研發活動是正在進行的AgustaWestland計劃中實現On-Rotor HM的第一步，它提供了從轉子系統獲取數據的支持技術。將其演變?yōu)橥耆珜?shí)現的系統的后續步驟包括：
  - 進一步的成本/收益研究，以確認On-Rotor HM的商業案例。
  - 繼續評估完整AW139原型車隊的第2階段系統，提供WSN的長期評估和持續開發，CI的開發和測試，以及主要
     轉子部件狀態趨勢數據。
  - 審查轉子部件監測要求和相關技術（例如，用于監測彈性軸承，高速率/低功率無線電，如超寬帶）。
  - 持續開發/測試/驗證檢測異常組件狀況和相關CI的方法 - 這可能是具挑戰性的活動。
  - 與適航當局就從“無危害 - 無信用”安全增強轉變?yōu)閎）維護
     信用的認證方法和流程進行討論并達成協議   。
  - 設計研究，用于集成無線傳感器網絡和傳感器和轉子組件，并根據需要擴展尾部轉子技術。
  - 產品特定的系統設計，資格認證和受控的服務介紹，無論是改型還是新型。

預計這個正在進行的程序?qū)⑿枰?到5年才能完成第一個On-Rotor HM系統的部署，這個時間尺度的驅動因素是開發和驗證磨損檢測方法和CI以及WSN到轉子中的集成。

8.結論
改進的直升機旋翼健康和使用監測可能提供安全性和操作可用性以及成本效益。AgustaWestland正在研究在其研發旋翼機技術驗證計劃（RTVP）中實現這些優勢的技術，目前正專注于使用安裝在主旋翼斜盤上的自供電無線傳感器節點（WSN）對機械主旋翼部件進行狀態監測。

剛剛在AW139直升機上完成了單個無線傳感器網絡的第一階段風險降低試驗，并且已經證明了振動能量收集的關鍵推動因素，用于通過無線電向無人機艙內的數據收集器提供無線傳感器網絡供電和數據傳輸。同時，基于實驗室的工作已經評估了WSN中的數據處理與數據傳輸之間的WSN功耗權衡。此外，已經確定了非旋轉軸承的候選磨損檢測指標，來自槳距控制鏈接裝置測試的數據分析和旋轉剪刀的飛行載荷測量。

第2階段活動將試驗一個多節點系統，監測三個選定的轉子控制組件，并將數據處理添加到WSN。這旨在展示轉子健康監測系統的所有關鍵通用元素。

將需要一個持續發展的計劃來使On-Rotor HM成為現實。關鍵活動將是成本/效益研究，以確認On-Rotor HM的有用性，以及用于指示異常組分狀況的方法/指標的開發和驗證。

參考文獻
[1] CAA論文2008/05，“HUMS擴展到轉子健康監測”，2008年12月，ISBN 978 0 11792 127 6
[2] UK-AAIB飛機事故報告7/2010，“關于Aerospatiale事故的報告（歐洲直升機公司） ）AS332L Super Puma于2006年10月13日在蘇格蘭阿伯丁機場注冊G-PUMI'，2010年11月23日，EW / C2006 / 10/06

版權聲明
作者確認他們和/或其公司或組織擁有本文所包含的所有原始材料的版權。作者還確認，他們已獲得本文所包含的任何第三方材料的版權所有者的許可，將其作為其論文的一部分發布。作者確認，他們作為ERF2014會議程序的一部分或作為會議記錄中的個人印刷品并允許自由地包含在內，以獲得本文的版權所有者的許可，或者已獲得本文的版權所有者的許可?？稍L問的基于Web的存儲庫。

致謝
AgustaWestland承認英國政府技術戰略委員會提供的Rotorcraft技術驗證計劃的財務支持。

AgustaWestland承認對RTVP的貢獻，特別是本文第6.3和6.4節中總結的工作，由S Burrow博士，CS Ling，L Clare博士，J Bowden，D Hewitt和L Penrose共同完成，航空航天工程系在布里斯托大學。

AgustaWestland感謝CAA在RTVP Rotor HUM項目期間提供的指導，并獲得CAA論文2008/05的引用許可。

最后，AgustaWestland承認運輸部授予的一般許可，以從英國AAIB的飛機事故報告中提取。
