無人機轉子飛行試驗應用的無線轉矩監測

抽象

扭矩監測已經并將繼續是工業，農業和航空領域的持續挑戰。扭矩測量可用作機械系統健康狀況的指標，適用于測試和生產運行資產。最近采用的無線技術提供了方便的扭矩測量。此處介紹的工作代表了LORDMicroStrain?傳感系統與無人機（UAV）軍事飛行測試界合作的努力。

介紹

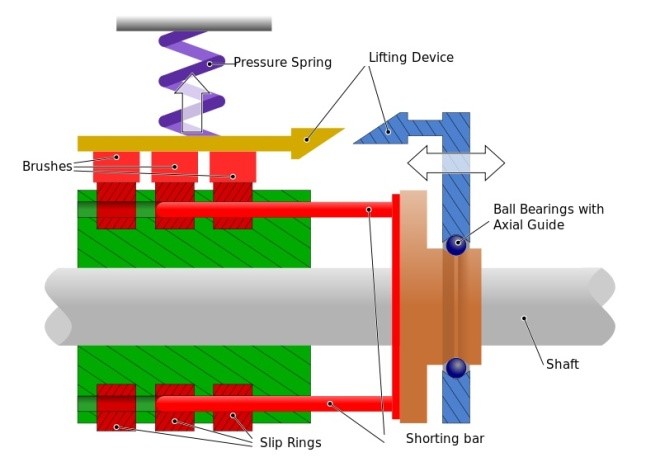

傳動系統中的扭矩監測歷來被用作預測系統退化的手段，以及現有機械系統的維護間隔。通過機械滑環布置所需的應變片橋式蓮座線，并利用導電刷將信號從滑環的一側傳遞到另一側，可以將電信號和電力從固定框架傳遞到旋轉框架，從而，實現相對復雜的軸扭矩監測測量系統?；h(huán)的概念圖如圖1所示。

機械滑環很復雜; 有些人表現出不可靠的特征; 大多數都是維護密集型的，這些都需要硬連線，安裝需要很多工時，增加了飛行系統的停機時間，并增加了平臺的重量。一個特定的不希望的方面是由滑環組件傳遞的信號輸出易受由電刷的電阻變化產生的感應噪聲的影響。由于其可變電阻，刷材料將導致傳輸電壓值的差異。這種變化是由于刷對環界面中不同材料的導電性1。大多數商用現貨滑環產品都有相關的噪聲指標作為其規格的一部分。另外，由于滑環軸承磨損產生的碎屑，幾個海軍貝爾H-1主旋翼齒輪箱已被拆除?；h(huán)癲癇發作導致飛行試驗期間Piasecki H-16的丟失2。

由于這些原因，許多旋翼飛機平臺放棄了主旋翼和尾旋翼的應變/扭矩測量，而是選擇監測發動機的扭矩。由于主旋翼和尾旋翼之間的耦合相互作用以及與機動相關的功率要求，除了懸停之外，對于操縱都難以估計主旋翼和尾旋翼功率。直接測量主轉子/尾槳比將為調查和事件重建帶來顯著優勢。

非接觸式系統對于機械滑環的優點，因為許多設計利用沒有相對運動的部件，并且不會干擾測試部件的平衡 - 這是高速應用中特別關注的問題。使用光學方法，在線耦合和磁場測量存在若干非接觸和/或無線扭矩測量裝置。雖然這些技術對于某些應用具有優點，但是許多技術需要在所研究的組件附近的固定參考系以安裝相應的接收器設備，或者使用定制（或顯著改進的）軸。在許多飛機安裝中，為儀器分配的空間有限; 定制/改裝部件帶有適航性問題，

最近，LORD MicroStrain開發并測試了一種用于工業和軍事航空航天應用的無線扭矩監測系統。Aptly命名為Torque-Link?，由雙3.0 V可更換鋰離子原電池供電，連續工作為40+，可根據應用和使用模式延長至數月。

雖然無線傳感器網絡（WSN）在航空航天和飛行測試社區中越來越受歡迎，但它們主要用于健康使用和監測系統（HUMS）的容量中。當前的HUMS系統使用到傳感器和數據收集源的固定線路連接3。

最初的LORD產品Torque-Link?LXRS?原型設計用于MQ-8B“Fire Scout”VTUAV平臺尾槳驅動軸。美國海軍航空系統司令部（NAVAIR）要求LORD支持在他們之前的滑環儀表在試飛期間失敗后測量Fire Scout武器化計劃的尾旋翼傳動軸扭矩。預計LORD的替代設計將取代機械滑環進行地面測試。

當在飛機發動機進氣口附近發射火箭時，釋放的熱火箭廢氣會在發動機的壓縮機級中引起不希望的和意外的響應。先前的測試已經證實，在發動機激增和恢復時，旋翼飛機在武器氣體攝?。ˋGI）事件期間容易受到顯著的尾槳扭轉響應的影響4。這種扭轉響應可能使傳動軸“振動”，從而對尾槳驅動軸和齒輪箱造成損壞。了解尾槳傳動軸對此扭轉脈沖的扭矩響應是NAVAIR評估尾槳驅動系統疲勞損壞所需的。

系統組件

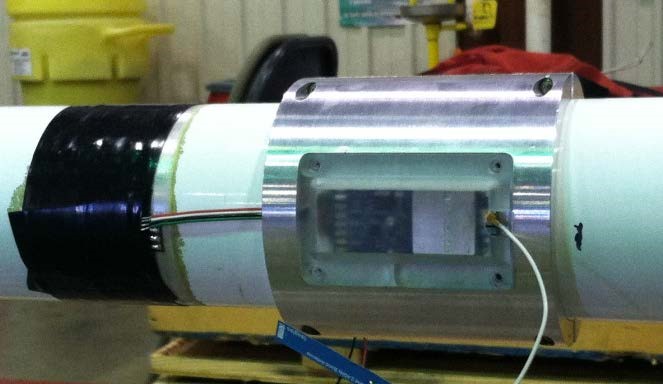

LORD MicroStrain Torque-Link?由兩個半殼組件組成，這兩個半殼組件夾緊在無人機的生產尾槳傳動軸上。組件的一半支持電源和接線; 另一半支持電子傳感器封裝和應變片蓮座線。系統通過兩個半殼的夾緊力固定在鋁制驅動軸上，緊固件均采用安全接線，采用尼龍貼片鎖定技術，或安裝有樂泰固定（圖2）。鋼制Helicoil安裝在殼體連接緊固件孔中，以進一步緊固件強度。

圖2

為了滿足NAVAIR的適航要求，在Torque-Link?上進行了應力分析，外殼和緊固件在測試過程中能夠承受速度和預期扭矩的離心載荷。還對驅動軸進行了應力分析，以解決與操作期間的重量和離心載荷相關的彎曲應力。將特定檢查說明插入飛行間隙進行地面測試，以檢查軸上的裝配保持情況。由于該應用中尾部旋翼驅動軸的單件式配置，軸上的單元的動態平衡被認為對于該測試來說太昂貴。Torque-Link?裝配平衡通過分析確定，完全符合應用所需的動態平衡。

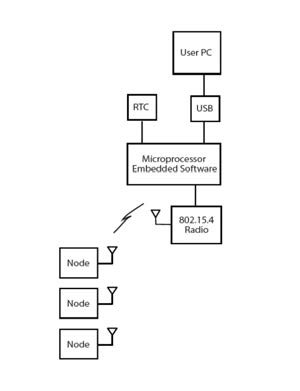

Torque-Link?采用LORD MicroStrain SG-Link?-OEMLXRS?進行傳感器測量。傳感器包通過IEEE 802.15.4協議無線傳輸數據。傳感器數據由無線傳感器數據聚合器（WSDA?）單元接收。根據WSDA?的配置，它可以以用戶控制的方式運行或運行。對于此應用，它被用作由具有膝上型計算機和LORD MicroStrainNodeCommander?軟件的用戶控制的無線基站。這個概念如圖3所示。

圖3

系統校準

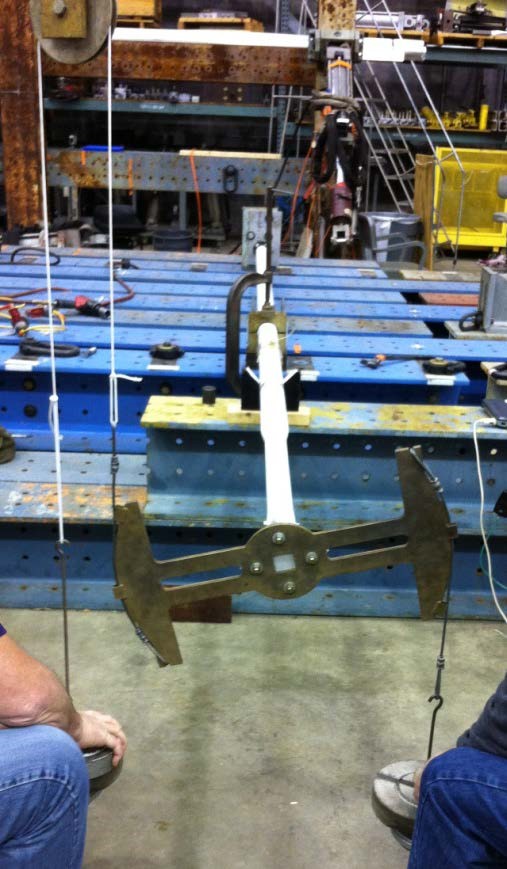

靜態校準臺設置用于導出無線數據的斜率和偏移系數。試驗臺利用了支撐床中的無人機的實際扭矩軸，使得扭矩軸的一部分可以自由地懸臂伸出大約70英寸.Torque-Link?和應變儀花環安裝在軸上。扭矩軸的末端裝有力矩臂夾具，如圖4所示。

圖4

從力矩臂懸掛質量以獲得已知的扭矩值，然后將其與無線傳輸?shù)膽儍x值相關聯以獲得校準系數。使用全應變儀橋接器進行測量，該橋梁彎曲載荷并且補償了溫度影響。校準方案利用了正扭矩和負扭矩（用戶定義的正號符號約定）以及預期的地面試驗和飛行載荷的測試點。

故意將Torque-Link?采樣率設置為高，捕獲驅動軸的第一個扭轉模式。由于成本和進度限制，沒有為該測試創建尾槳驅動系統的轉子動力學模型。由于增加了尾槳變速箱和加載的尾槳系統慣性，軸的扭轉模式被確定為比尾旋翼驅動系統的模式高的頻率。

系統設置

Torque-Link?系統安裝在尾槳驅動軸上。它的放置方式是不干擾無人機尾翼結構，并且為了無線信號傳播而位于后部結構檢修板附近。內部飛機結構的性質很難促進RF通信，反而導致多徑問題，降低無線信號強度3。在這種情況下，如果證明RF傳播不充分，可以移除檢修面板進行地面測試。

圖5示出了通過左側尾翼檢修面板觀察在NAVAIR飛行測試車輛上完成的無線扭矩監測節點安裝。

圖5

地面測試

MQ-8B武器計劃包括幾項不同的測試。選擇地面測試作為最終飛行測試的風險降低。地面測試的最終目標是：A）確定飛機是否受到AGI的影響，B）測量尾槳驅動軸上產生的扭矩脈沖。無人機連接到Patuxent River Naval Air Station的地面試驗臺。Torque-Link?配置為測量窗口的數據記錄，持續時間約為3分鐘。使用板載500Hz抗混疊濾波器以每秒2048個樣本收集數據，并將其存儲在節點存儲器中。在數據收集窗口結束時，測量數據被無線傳輸?shù)交尽?/p>

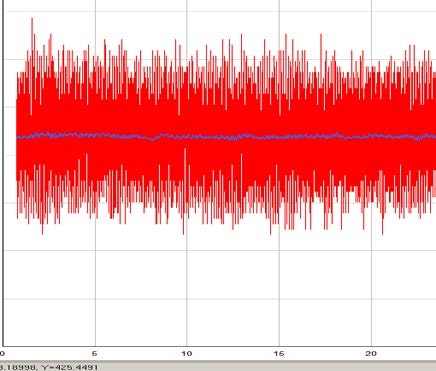

地面測試以總共六個測試點達到高潮，在操作期間和射擊彈藥期間成功地從尾部旋翼驅動軸收集無線扭矩數據。應用平均濾波器的收集數據的一個例子如圖6所示，并顯示收集的數據中沒有明顯的扭轉脈沖。

圖6

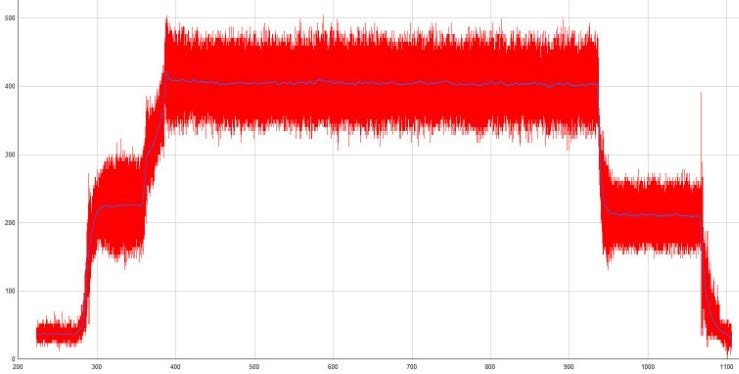

圖7顯示了典型的扭矩曲線，顯示了Torque-Link?捕獲的啟動，地面空轉和飛行功率。圖7中的動態負載與失效前滑環收集的動態負載相當，并收集了數據在之前的飛行測試中。

圖7

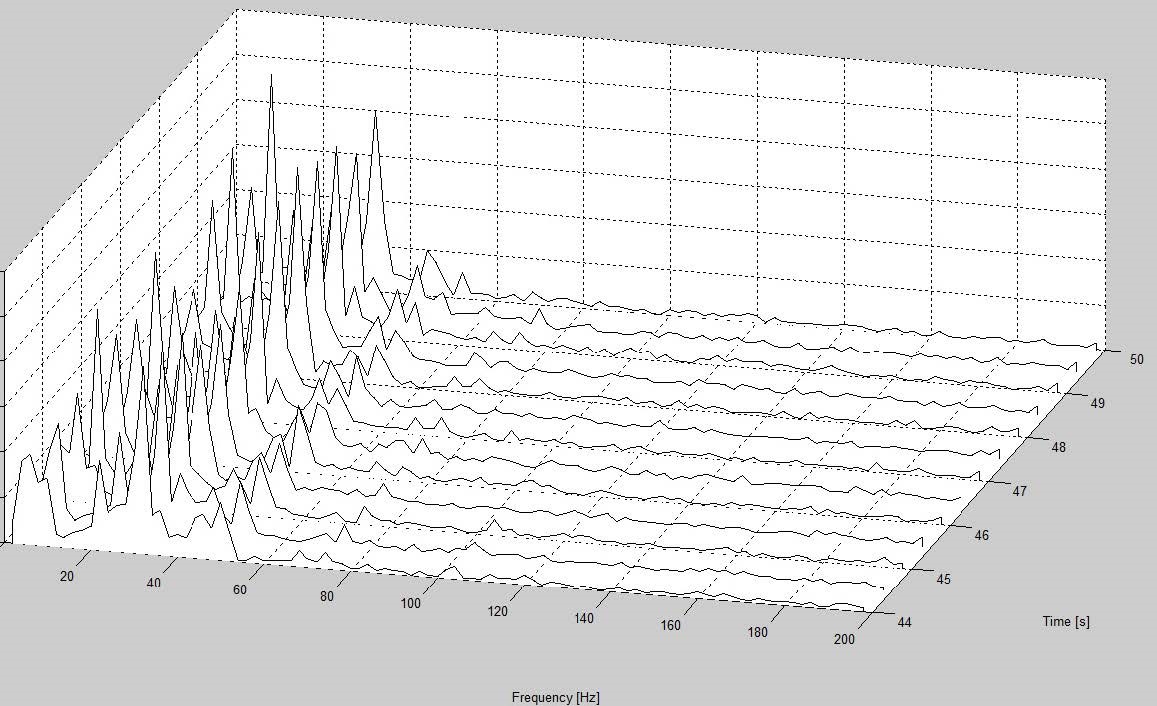

由于點火脈沖的瞬態特性，F(xiàn)FT數據在瀑布圖中隨時間繪制，以顯示系統在點火事件周圍的離散點處的頻域響應。FFT如圖8所示。

圖8

飛行測試

盡管地面測試的初步開發概念，NAVAIR對硬件的設計和性能表示滿意，并開始利用Torque-Link?系統在MQ-8B上進行飛行中數據采集。討論了幾種可能的數據收集方法。對于真正的數據收集，無線網絡可以使用WSDA?-RGBD進行GPS定時，網絡同步，無線數據收集和數據存儲。另一種選擇是與飛行試驗飛行器并行飛行第二架飛機。這款“追逐”飛機將配備一臺帶有LORDMicroStrain?基站和筆記本電腦的操作員。從距離飛行測試車輛相對較短的距離，操作員可以將命令傳遞到無線節點以進行數據收集，數據下載和喚醒/睡眠操作。第三種選擇是“武裝”無線節點以在地面上收集數據，在收集數據時飛行測試點，并在飛行器返回時從節點無線下載數據。該方法具有基于無線節點的內部存儲器和用戶選擇的數據采樣率的時間限制，但是考慮到測試事件的亞秒瞬態特性，存儲器限制被認為是可接受的折衷。LORDMicroStrain?基站天線能夠喚醒Torque-Link?節點并從大約20英尺內的追蹤飛機收集數據。該方法具有基于無線節點的內部存儲器和用戶選擇的數據采樣率的時間限制，但是考慮到測試事件的亞秒瞬態特性，存儲器限制被認為是可接受的折衷。LORDMicroStrain?基站天線能夠喚醒Torque-Link?節點并從大約20英尺內的追蹤飛機收集數據。該方法具有基于無線節點的內部存儲器和用戶選擇的數據采樣率的時間限制，但是考慮到測試事件的亞秒瞬態特性，存儲器限制被認為是可接受的折衷。LORDMicroStrain?基站天線能夠喚醒Torque-Link?節點并從大約20英尺內的追蹤飛機收集數據。
NAVAIR已完成MQ-8B和Torque-Link?LXRS?系統的飛行武器測試，提供了寶貴的尾部扭矩數據，同時減少了對車輛重量和平衡以及軸動態平衡的影響。

結論

使用LORDMicroStrain?Torque-Link?LXRS?收集的數據成功實現了在MQ-8B武器計劃AGI測試的地面測試部分期間提供尾部扭矩數據的目標。Torque-Link?在飛行測試期間進一步提供數據，允許NAVAIR工程師決定繼續測試，同時確保飛機的安全性。使用Torque-Link?收集的數據進行的數據分析顯示，在火箭發射/ AGI觀測窗口期間沒有發生瞬態加載。同樣，在同一時間窗口內沒有檢測到機載飛機健康監測和反饋儀器的振動瞬變。先前的機械滑環數據也與無線收集的數據相關。雖然假設動態事件將會發生，然后見證該事件是有益的，在這種情況下，我們沒有檢測到瞬態振動事件。因此，我們得出結論，火箭火災和氣體攝入事件屬于這些測試標準和條件，不會在該旋翼飛機的尾槳驅動系統上引起扭轉負載瞬態。

Torque-Link?設計緊湊輕巧，減少了對機身和傳動軸的影響。MQ-8B測試飛機上的其他儀表證實，Torque-Link?不會影響軸的平衡，這被認為是該應用中的一個重要問題。

LORD MicroStrain的技術允許工程師在不需要線束或安裝裝置的情況下對飛機進行檢測。LORD MicroStrain無線系統的可擴展性還允許在使用傳統有線方式難以捕獲的位置同時進行時間同步應變，振動，溫度和腐蝕測量。

該項目中展示的無線技術為用戶提供了傳統儀器和測量技術的低成本，快速周轉的替代方案。系統復雜性的顯著風險降低是顯而易見的，因為在這種情況下，用戶更換了失敗的滑環裝置用于其數據收集，降低的飛機儀表重量和減輕的平衡問題。

NAVAIR公開發布2014-53發布聲明A - 批準公開發布;
