飛機飛行測試傳統上耗資巨大且耗時，需要復雜的硬件設計和集成以及廣泛的操作測試團隊來解決飛機停機時間，以便進行儀表維護和校準。

Dan O'Neil，  LORDMicroStrain?

波士頓軍用飛機Steve Low

背景

飛機飛行測試傳統上是昂貴且耗時的，需要完成復雜的硬件設計和集成以及運營測試團隊來解決飛機問題儀表維護和校準，飛行操作和飛行后數據的停機時間處理和評估。

最近，波音軍用飛機飛行試驗和LORD MicroStrain共同合作對波音S-100自主旋翼機進行飛行載荷，振動和熱測量使用一套LORD MicroStrain無線傳感器和慣性設備。這個計劃其中自動旋翼機飛行測試程序利用同步網絡內的無線傳感器來收集感興趣的飛行數據。

除了成功收集數據外，波音團隊還能夠通過利用現成技術，大幅降低費用，加快飛行測試計劃的進度無線技術。相對實惠的技術的無線性質允許微型集成到飛行器上，以及LORD SensorCloud?分析使一支由有限人員組成的團隊能夠根據近乎實時的情況做出決定/不做決定數據評估。這種方法提供了增強的決策效率，加速了飛行通過允許多個每日出動和并發數據分析來測試執行。

介紹

S-100 Camcopter平臺是一種無人駕駛的垂直起降（VTOL）飛機由奧地利的Schiebel制作（圖1）。這種旋翼機能夠飛行50公斤載荷，可達6時，服務上限為5400米。經營者可以通過地面控制站實時控制飛機，或飛機可以飛行預編程任務無操作員干預。波音梅薩是目前在美國的經銷商，它為S-100進行了好的飛行測試計劃理解并描述對飛行關鍵動態和結構子系統的影響。

圖1：波音S-100飛行試驗車

波音梅薩的測試團隊設定了執行飛行應變，振動和熱量的目標表征程序使用集中測試和分析方案。波音預計會有一個內部團隊管理飛行測試的各個方面，從最初的計劃和調度到進行飛行和后續數據分析。設計測試的部分挑戰飛行器的設備在有限的空間和重量限制下該平臺。固有地，重型儀表系統被添加到飛機的后部將車輛重心（CG）進一步向后移動。權重添加到前向有效負載創造了類似的CG問題。儀表的案例是分布式模塊化系統無需在機身上添加壓載物進行CG校正。盡量減少侵入性安裝，減少飛機停機時間，提供訪問，并直接在現場分析數據著陸后，波音梅薩向LORD MicroStrain傳感系統尋求使用它一系列2.4GHz無線傳感器，數據聚合器和用于飛行測試的SensorCloud分析支持。

飛行測試結果

在本文發表時，波音公司共進行了25次地面和飛行試驗測試團隊，每個代表一個特定的飛行包線測試點。在測試之間，工程師利用SensorCloud中提供的可視化和分析工具查看飛行測試數據在每個測試點完成時，在測試現場。這個工具使工程師使用不到20分鐘或以上的數據做出推進測試計劃的決定如果需要多數據，重復測試點。數據以校準的工程單位查看，從而能夠授權后續飛行。重要的是，它允許工程師評估飛行異常并在他們前進時調整安全控制。這個飛行測試計劃，因為一個小型的集中人員團隊完成了該計劃沒有大的組織支持。此外，飛行測試數據通道都是使用無線傳感器，數據可在飛機著陸后幾分鐘內進行評估，并且?guī)缀鯇崟r地使用飛行數據來確定安全性和適航性在同一天進行多次飛行測試。

在整個測試計劃中，團隊沒有重復單次測試或因時間而丟失無線儀表故障。飛行測試計劃的執行期限是由于板載數據轉換和評估工具是其中的一部分，因此減少了50％SensorCloud套件。這種特定的飛機繼續飛行并收集飛行測試數據利用無線技術的成本和時間節省優勢。具體來說，這次飛行測試程序為波音公司提供了對負載和振動環境的深入了解該平臺允許證明產品改進的資源分配，載荷整合標準，從長遠來看，是發展的比較基礎健康和使用情況監測改進。

使用無線系統的好

硬件成本

無線儀器的成本包括自定義硬件更改，刀片通過計數器定制設計，尾槳傳動軸（TRDS）定制設計和平衡，現場工程支持和SensorCloud /MathEngine?訪問不到70,000美元?；蛘?，如果一個被認為是具有兩個航空級滑環的傳統測量裝置組件，組件的成本為數量級，不包括記錄儀設備，儀表時間（硬線），機身修改，時間和支持人員添加數據分析。

使用已知應變計技術修改飛機部件的成本是相同的, 無論LORD系統的無線特性如何，所使用的典型方法都是如此。

安排壓縮

原計劃該計劃預定15張飛行卡計劃完成，每天分配一天飛行，一天后進行數據分析。這種模式不包括緊急問題如天氣或飛機維修，分配連續30天的飛行和數據分析。使用LORD MicroStrain的技術和分析平臺，完成了飛行測試，包括14天內飛機維修和其他緊急問題所需的時間。這個飛行測試時間表略微提了50％。

飛行器整合的好

包含較大網絡系統的各個部件的小外形允許a數據收集套件這種強的實際安裝在飛機內。典型的記錄器是太大而無法安裝在飛機本身內，并且需要對機身進行修改利用外部安裝規定。

由于傳感器套件是模塊化的，因此分配了各個組件的總重量整個飛機，防止由于不可避免地出現的典型的船尾CG問題飛機負載修改。單元化的自包含節點和WSDA?組件沒有需要的包裝。

需要兩個復雜，嘈雜和維護密集的滑環被否定了數據傳輸?shù)臒o線性。一個簡單的主旋翼頭支持兩個無線LORD旋轉參考系中的MicroStrain V-Link?-LXRS?節點取代了對a的需求設計的32通道滑環。從技術角度來看，不考慮飛機所提供的小空間內滑環整合的復雜性無價。更換較大網絡系統的可疑或有缺陷的組件防止測試延誤。單個單一化數據記錄中任何一個通道的故障系統會導致整個測試計劃的延遲。

由于能夠定位，所以與傳統方法相比，布線都被最小化節點發射器靠近儀表組件。LORD無線的設計組件允許使用已知的應變計技術和實驗室校準，這提供了一個在可靠性和數據完整性方面具有高的舒適性。

數據檢索和分析

允許在飛機在附近時監控工程單位中的通道的能力飛行測試工程師的實時前瞻授權。因為主節點發出信號正在監測，不需要額外的信號傳輸設備來允許對峙監控。此外，直接以工程單位下載記錄數據允許接近實時分析和判斷繼續測試，沒有次要的耗時任務比特到工程單位轉換。

SensorCloud分析工具允許交叉比較數據通道并且直觀地識別交感神經的相互依賴性。再加上那種能力就是數據通道與整個航空器收集的飛機慣性數據之間毫不費力的相關性在堅固耐用的無線傳感器數據聚合器中通過機載GPS功能進行飛行（WSDA-RGD）（圖2）。關聯任何數據通道對飛機的響應這種強大的能力可以實現機動。

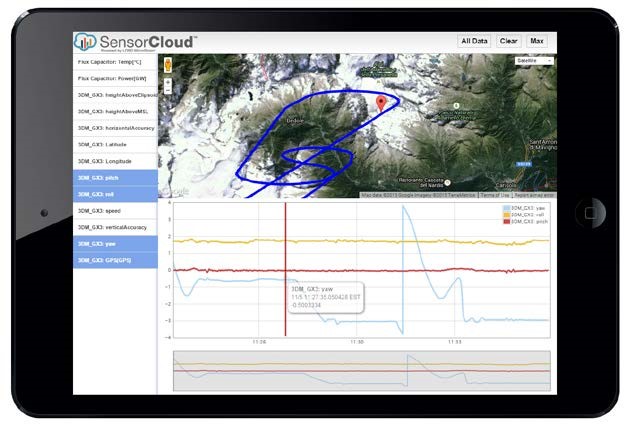

圖2：來自www.SensorCloud.com的飛行測試SensorCloud?接口

地面和飛行測試

運行測試從地面啟動開始，以觀察飛機和傳感器性能。傳感器數據由WSDA網絡記錄，并通過無線鏈接實時監控發動機啟動期間的地面站，以及從地面怠速到滿的發動機轉速的升壓功率。地面運行表現出的傳感器性能，增加了起落架的負載和地面效應中的操作造成的系統機械，并證明是增量飛行試驗車輛風險降低。圖3顯示了典型的地面運行數據集在車輛結賬時收集。應該注意的是對機載的任何修改傳感器套件在任何飛行操作之前通過地面運行進行驗證。

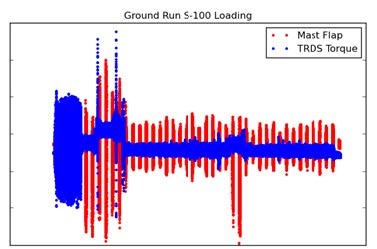

圖3：標準化地面運行桅桿襟翼和TRDS扭矩

經過工程團隊和安全專家的安全審查，測試車輛是已完成飛行測試操作。通常在現場后一天內進行一次以上的飛行試驗工程師查看并批準了針對特定測試點收集的數據。這種方法也在測試卡完成后，在測試現場進行小型安全審查。該在繼續測試程序之前，工程師很容易審查以前的飛行數據。典型的標準化飛行試驗數據如下圖4所示。傳統的飛行試驗監控旋轉框架中的負載將要求使用機電滑環，該飛行測試使用能夠傳輸數據的平衡旋轉無線載荷對固定框架感興趣。消除對滑環的要求允許打火機具有飛行價值的機身并降低了測量系統的復雜性。

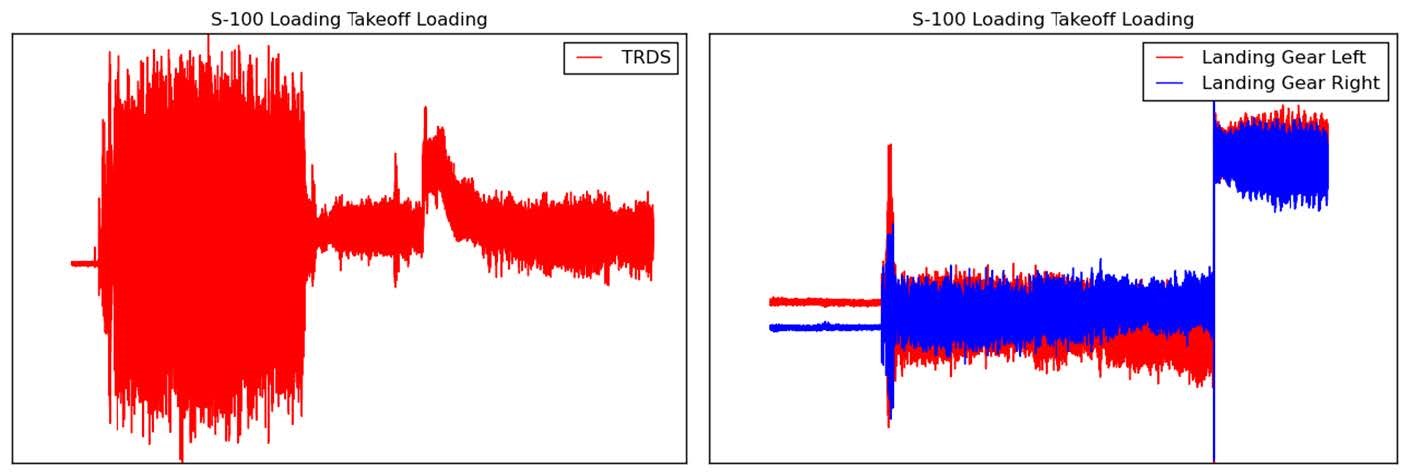

圖4：標準化的S-100起飛數據

在飛行測試期間，只需要一名儀表工程師進行設計，安裝，配置和操作板載傳感器套件。這是通過（A）易于移除來促進的模塊化傳感器節點，如果檢測到問題則替換它們，以及（B）最小化傳感器和應變儀之間的接線。測試飛行和初始禁止數據評估由五名人員進行，包括飛行員和維修技師。

轉子轉向的飛機總線通電為WSDA單元提供電力被配置為喚醒相關節點并啟動同步傳感器網絡。通過這種方式，飛機總線通電等于數據收集的開始。該然后，儀表工程師可以使用LORD MicroStrain基站來“監聽”傳感器節點開啟并在地面上傳輸數據。一旦節點都清醒了考慮到并且飛行測試開始，儀表工程師可以繼續在節點因節點退出之前監視傳感器網絡幾百英尺從節點到基站的擴展范圍。但是，節點繼續傳輸時間在飛行期間將數據同步到飛機上的WSDA單元。后來在飛行中測試程序中，WSDA電源被轉移到單獨的電池中以進一步簡化傳感器網絡電源開/關。

飛行測試主要在佛羅倫薩軍事預備區進行亞利桑那。這架飛機是從一個預先設置的嚴苛控制設施上演并飛行的佛羅倫薩山脈。

利用無線網絡和數據通道

眾所周知，用有線傳感器改裝現有機身的成本和儀器儀表高。由于載荷空間有限，相關成本，損壞風險有線系統，以及系統之間運行電線固有的額外重量，無線與有線系統相比，傳感器具有許多優勢[1]。這些考慮促使人們無所畏懼用于S-100飛行試驗計劃的傳感器數據收集系統。

已經在這個平臺上飛行了幾種不同的無線配置，但復雜涉及三個WSDA網絡，管理37個無線信道和十個板載慣性通道。數據收集在三個單獨的之間分解網絡，每個網絡在2.4GHz開放頻段內以自己的頻率運行。WSDA通過數據包緩沖實現平臺無損通信架構，重傳和確認。同時提供十個連續監測

在慣性通道中，WSDA-RGD還提供了GPS同步定時信標，并依次提供收集的時間戳數據同步到+/- 30微秒[2]。在此時論文寫作，WSDA-1000已被WSDA-1500取代。

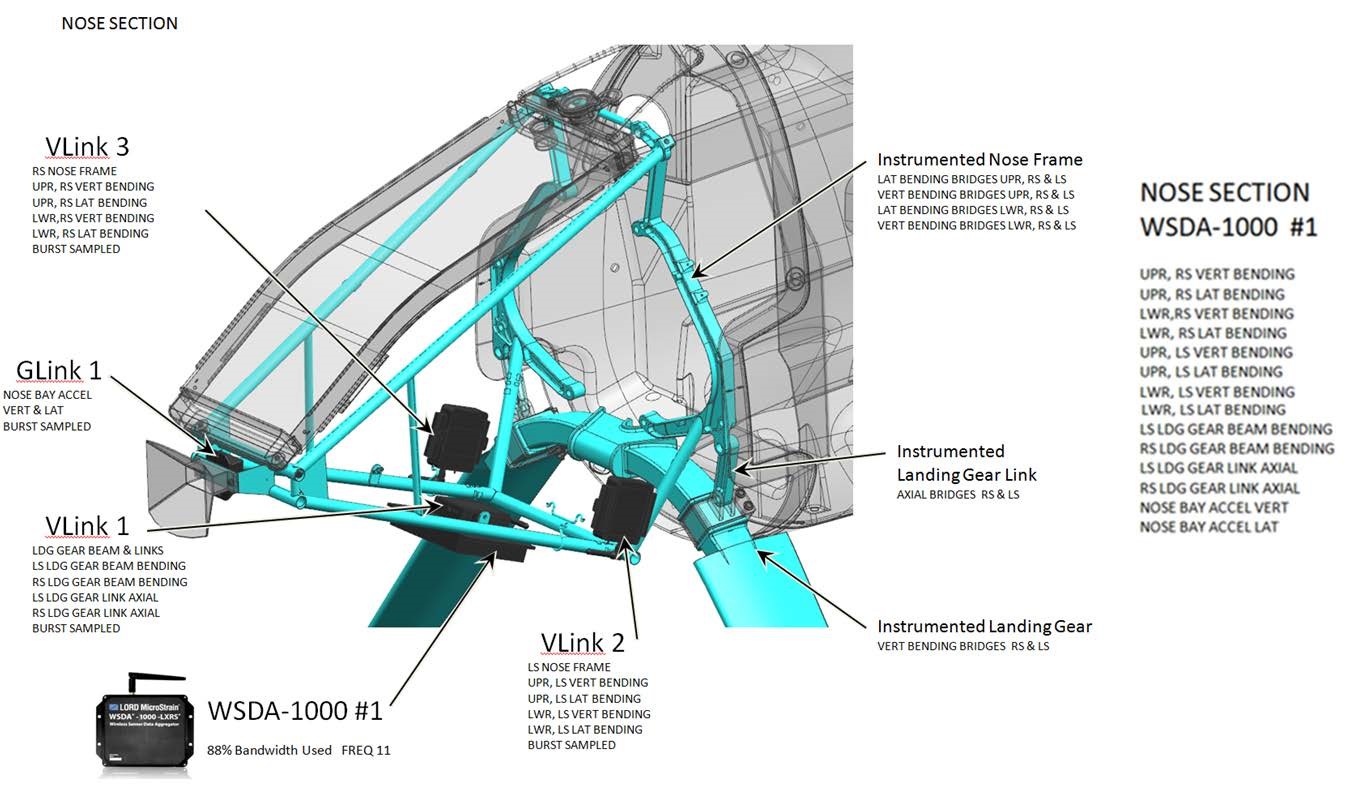

圖5：鼻部WSDA?-1000

關于測試車輛上的傳感器位置，網絡被分解為各自的部分。鼻子部分裝有WSDA-1000并記錄了鼻架和起落架彎矩，起落架連桿軸向載荷和飛機上的振動數據（圖5）。該中心部分在外部安裝了WSDA-RGD并記錄了主旋翼的彎曲和扭轉，主旋翼葉片通過次數，主旋翼桅桿彎曲和扭轉，振動和熱數據（圖6）。尾梁部分裝有WSDA-1000并記錄了尾梁彎曲TRDS兩個位置的扭轉，振動和溫度（圖7）。

結構構件測量使用來自LORD的標準現成無線節點MicroStrain（圖8）。傳感器陣列由六個V-Link，一個SG-Link?和四個組成G-Link?裝置，用于監控板上應變橋差速器（多通道或單通道）熱電偶（溫度）和加速度分別。兩個定制無線電子產品包使用SG-Link OEM節點開發測試方案：刀片傳感器和TRDS扭矩傳感器。

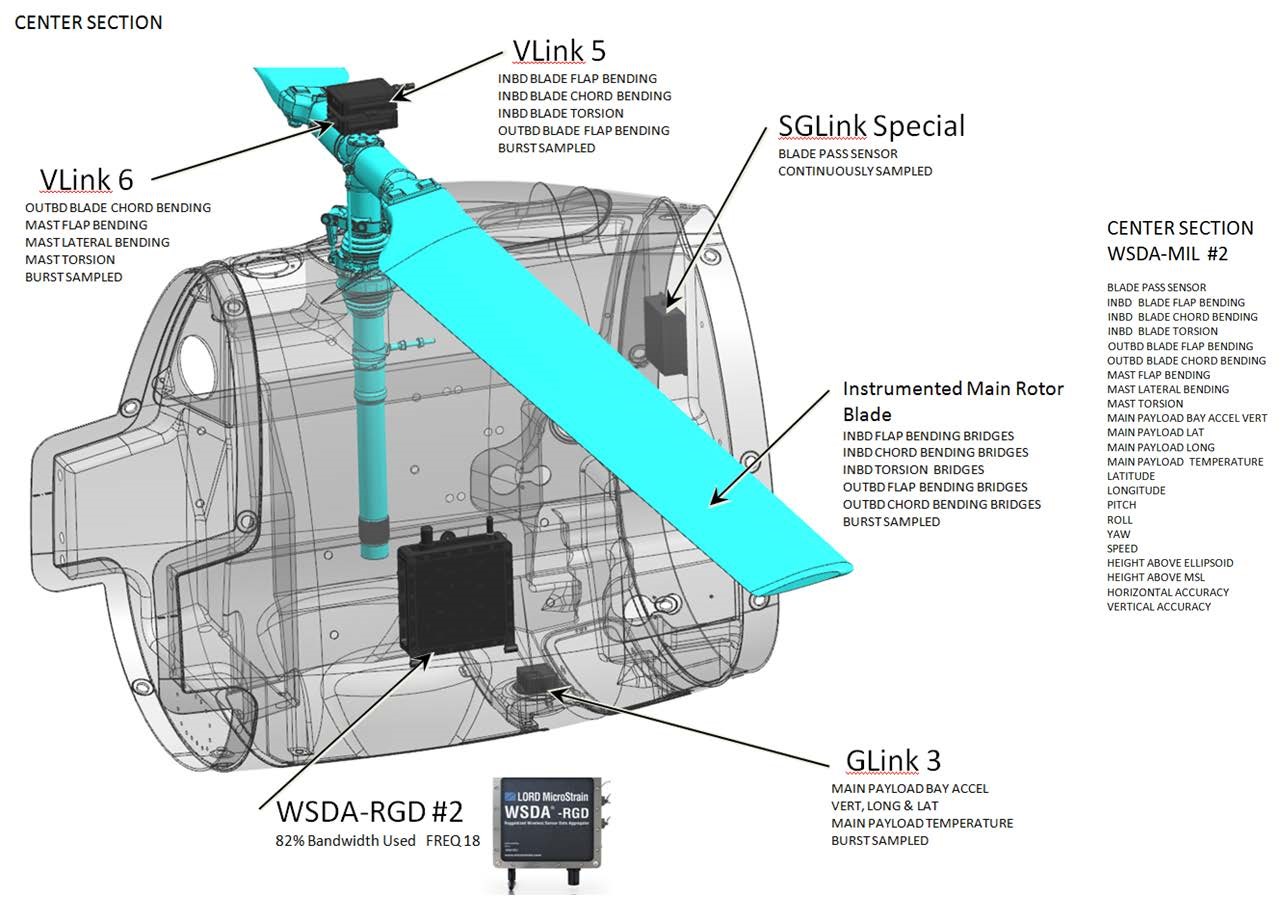

圖6：中心部分WSDA?-RGD

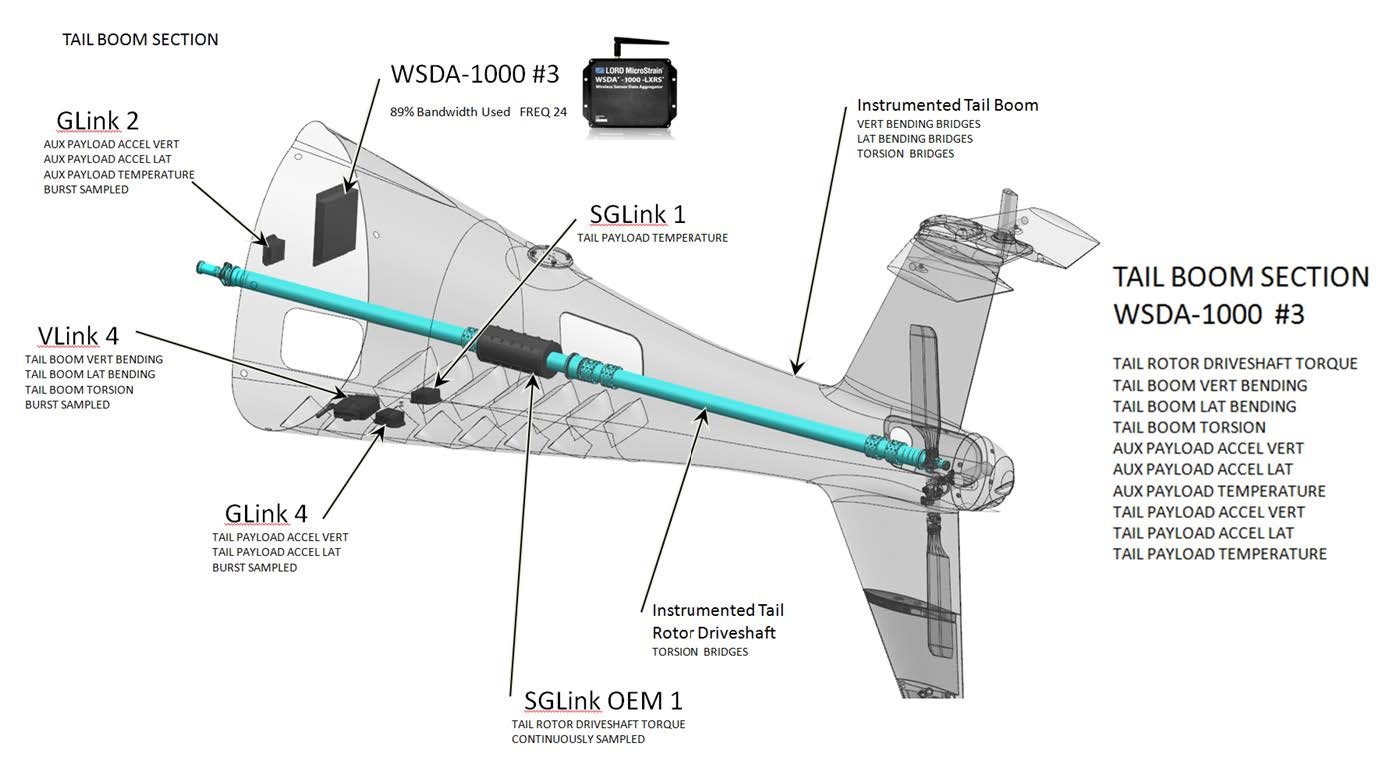

圖7：尾巴WSDA?-1000

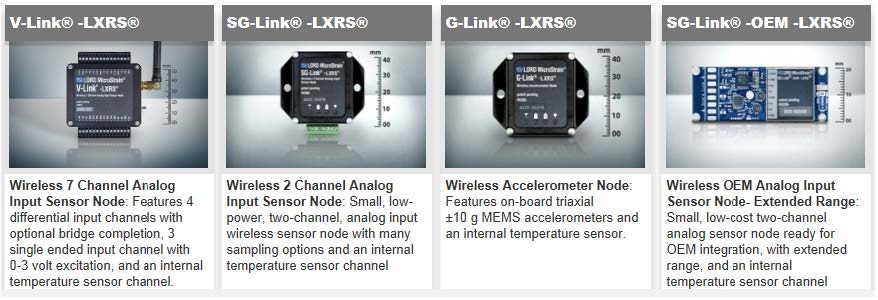

圖8：飛行器網絡中使用的線程節點

儀表部件采用傳統方式應用的傳統應變橋。實驗室儀表部件的校準產生了相關的每個橋的斜率和偏移值對工程單位的敏感性。得到的mV / V靈敏度校準系數值然后進入為相應測量選擇的每個節點的配置位置，使儀表工程師能夠“無視”地進行無線傳輸在進行飛行前結賬時的工程單位。相反地輸入斜率和偏移值進入WSDA-1000和RGD模塊，將工程單位轉換應用于批量數據在每次飛行結束時下載。

刀片傳感器

葉片傳感器簡單地檢測到連接到轉子桅桿的旋轉磁鐵（霍爾效應傳感器）。傳感器電子設備在磁鐵通過前面時記錄了一個峰值傳感元件，從而指示桅桿的一個完整旋轉和兩個葉片通過事件（圖9）。與網絡中的其他傳感器一樣，這些事件以無線方式傳遞給WSDARGD。

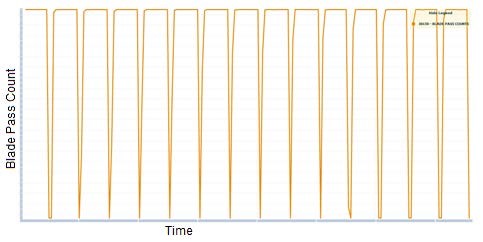

圖9：刀片通過數據

尾部轉子傳動軸

LORD工程師提供了一個設計和構建的節點，應用于標準S-100個驅動軸用于測量扭轉應變。測得的應變值為通過靜態徑向載荷實驗室校準與扭矩相關。增加了TRDS儀表包給現有的驅動軸引入了系統中的動態不平衡這對于安全飛行操作來說是不可接受的。為了減輕這些影響，包裹是最初設計為靜態平衡系統，重心與軸線對齊輪換。

為了實現動態平衡，調整套環的制造和安裝在兩端和兩端軸的中心位置，這是實現三個平面的必要節點位置對柔性轉子進行不平衡校正，并通過其第一臨界速度進行平衡。什么時候TRDS安裝在飛機上，通過一個提供定心的中央保險杠軸承支撐在驅動軸上，減少操作過程中的過度偏轉。

動態平衡工作沒有使用中心支持，這提供了額外的水平保守性，因為這種長度的無支撐傳動軸將經歷其臨界速度較低的頻率，從而在最壞的情況下實現平衡。這個努力通過第一臨界速度和最高速度平衡僅在其端部支撐的傳動軸約為其預期運行速度的60％。傳感器引起的殘余不平衡儀器最小化到工廠指定限值的約30％，兩個使用三個平衡校正平面進行動態平衡的演變。TRDS儀表包顯示在平衡夾具中，并收集了典型的數據痕跡在圖10中的一個地面 - 地面（GAG）循環期間。

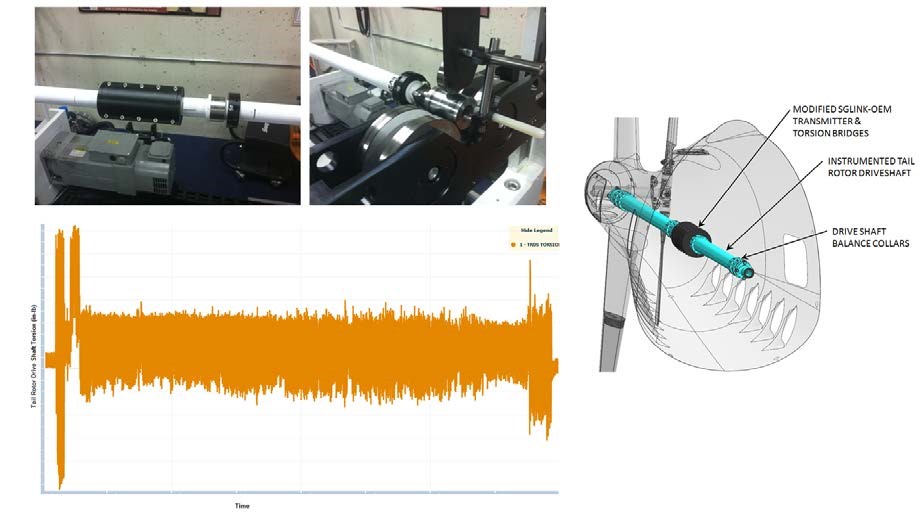

圖10：TRDS平衡設置，集成，數據

主轉子頭

主旋翼頭經過檢測，可提供襟翼和襟翼的操作彎矩橫軸和主轉子扭矩。主旋翼頭也用于連接結構支持兩個V-Link節點，為轉子頭和主機提供八個差分通道

轉子葉片測量（圖11）。全速時，主旋翼頭達到1178 RPM。傳統要求將規定用于信號傳輸?shù)?2通道滑環。安裝轉子頭的無線節點無需傳統的滑環組件。

來自V-Link發射器的信號由外部安裝的WSDA-RGD接收在船的左側。采用高頻突發采樣。

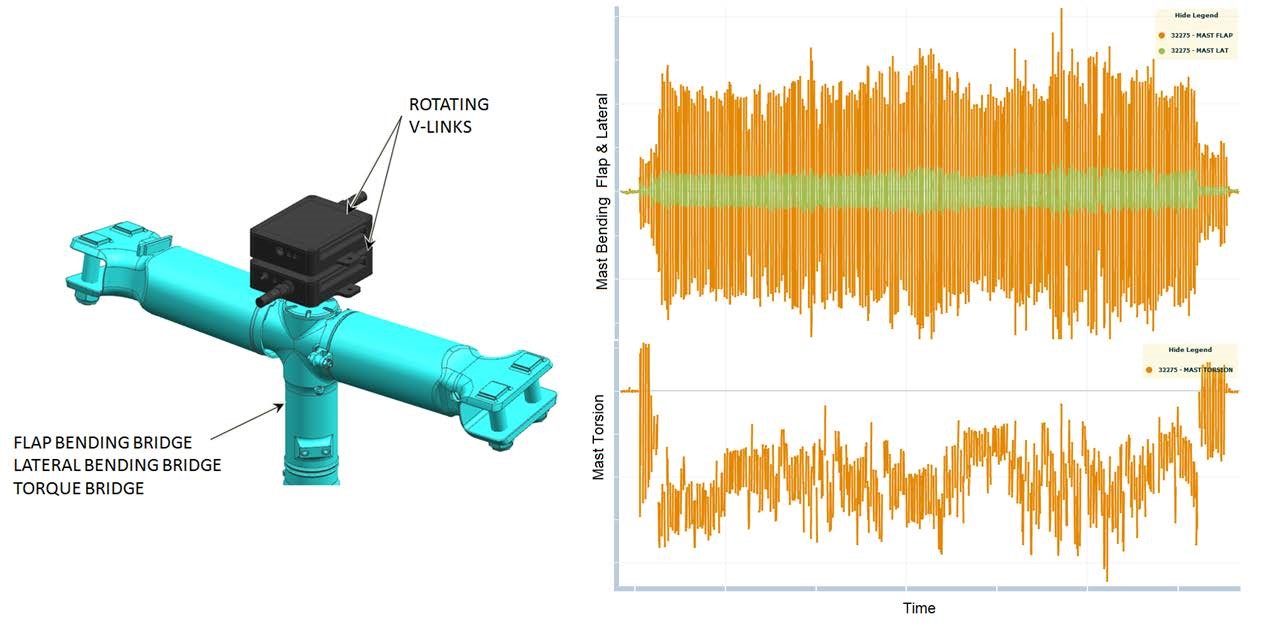

圖11：主轉子頭集成，數據

主轉子葉片

主旋翼葉片裝有應變橋，用于襟翼，弦彎曲和根端葉片扭轉（圖12）。采用高頻突發采樣。收到了信號并由安裝在左側外部載荷上的WSDA-RGD匯總。

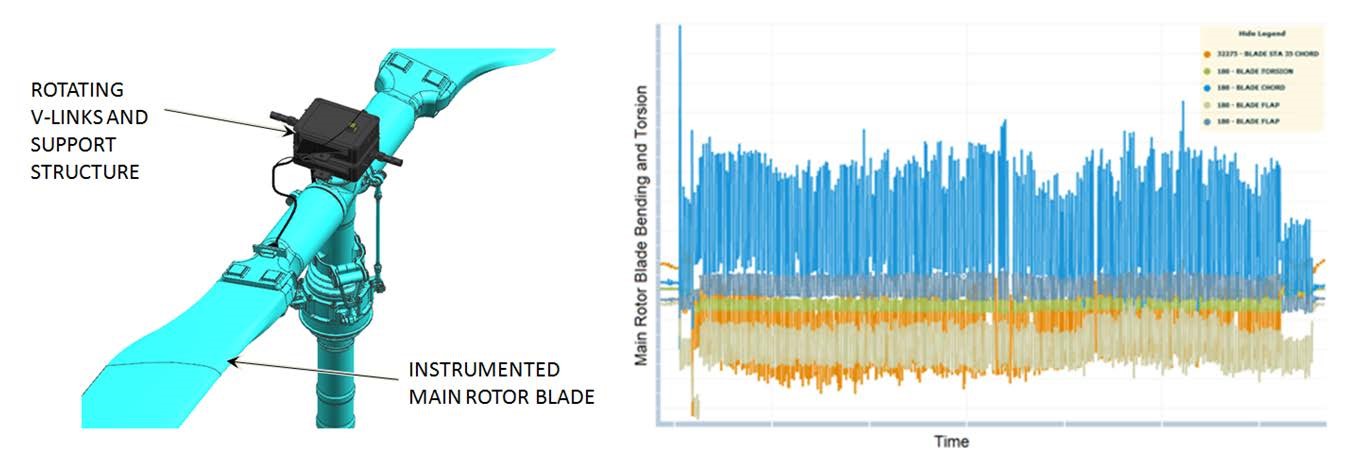

圖12：主轉子葉片集成，數據

鼻架儀表

應用于上部和上部的應變計測量橫向和垂直彎矩飛機兩側的下鼻架關節。高頻突發采樣是采用。信號由安裝在機頭艙中的WSDA 1接收并匯總（圖13）。

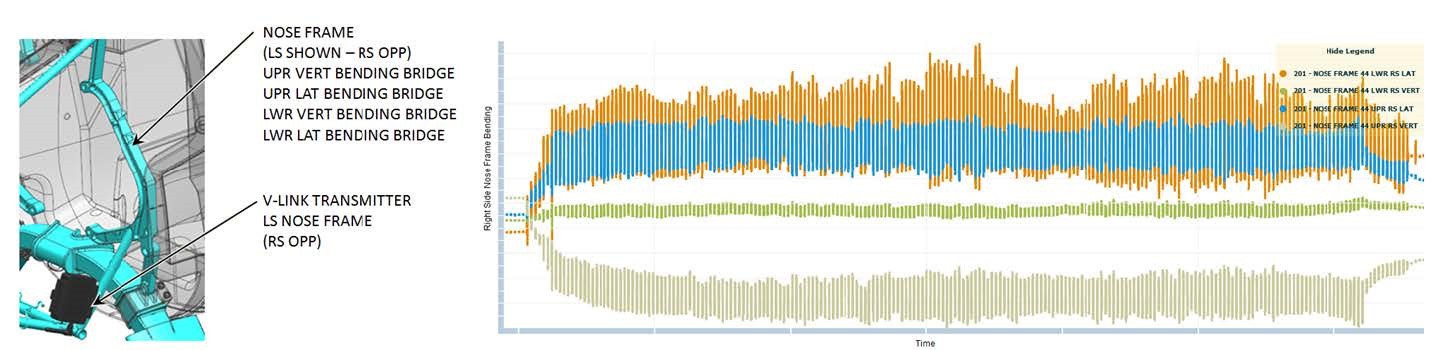

圖13：鼻子框架集成，數據

起落架儀表

主起落架梁和起落架連桿裝有彎曲橋梁和軸向橋。采用中頻連續采樣。收到了信號并由鼻子部分的WSDA 1匯總（圖14）。

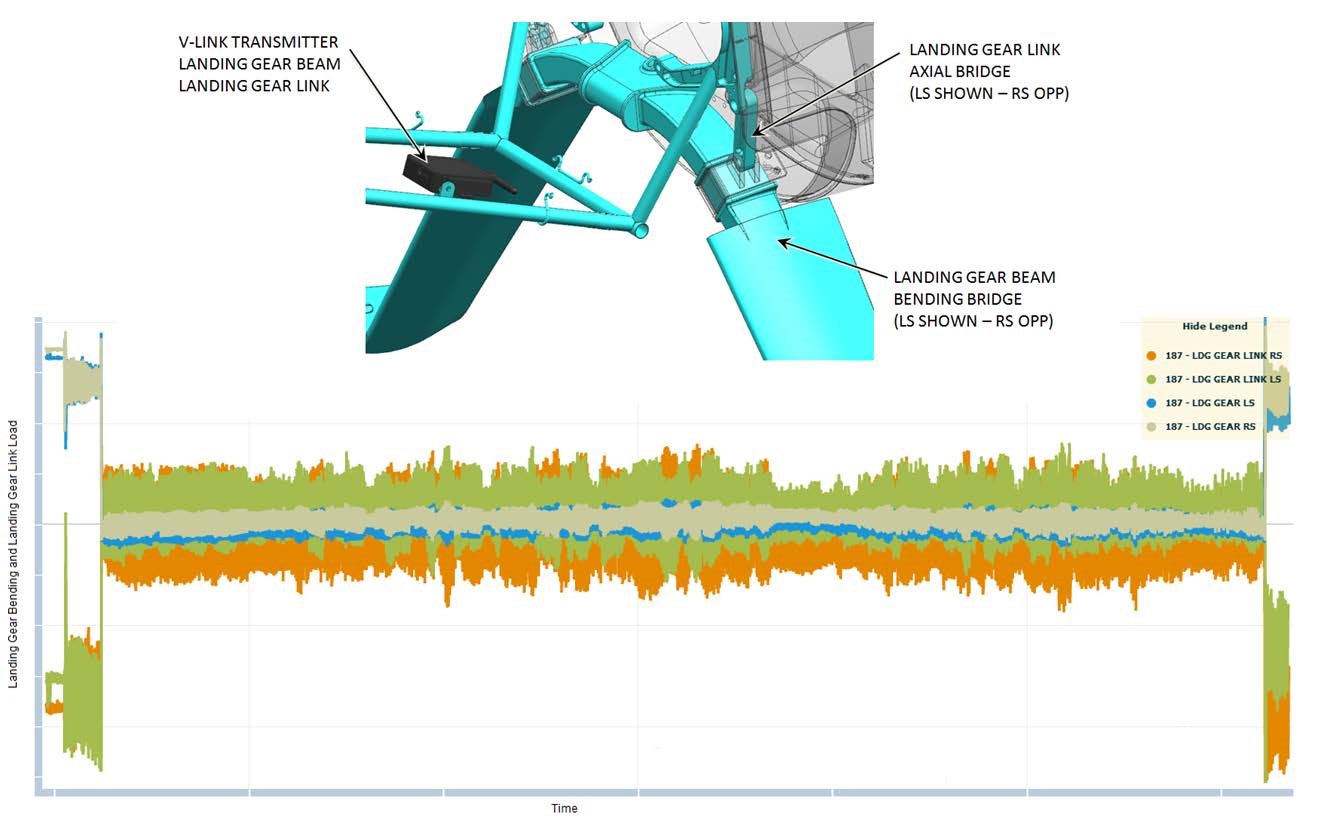

圖14：起落架和起落架鏈路集成，數據

尾臂儀表

應用應變計測量橫向和垂直彎矩和扭轉尾梁的外表面。采用高頻突發采樣。信號是由安裝在輔助載荷艙中的WSDA 3接收和匯總（圖15）。

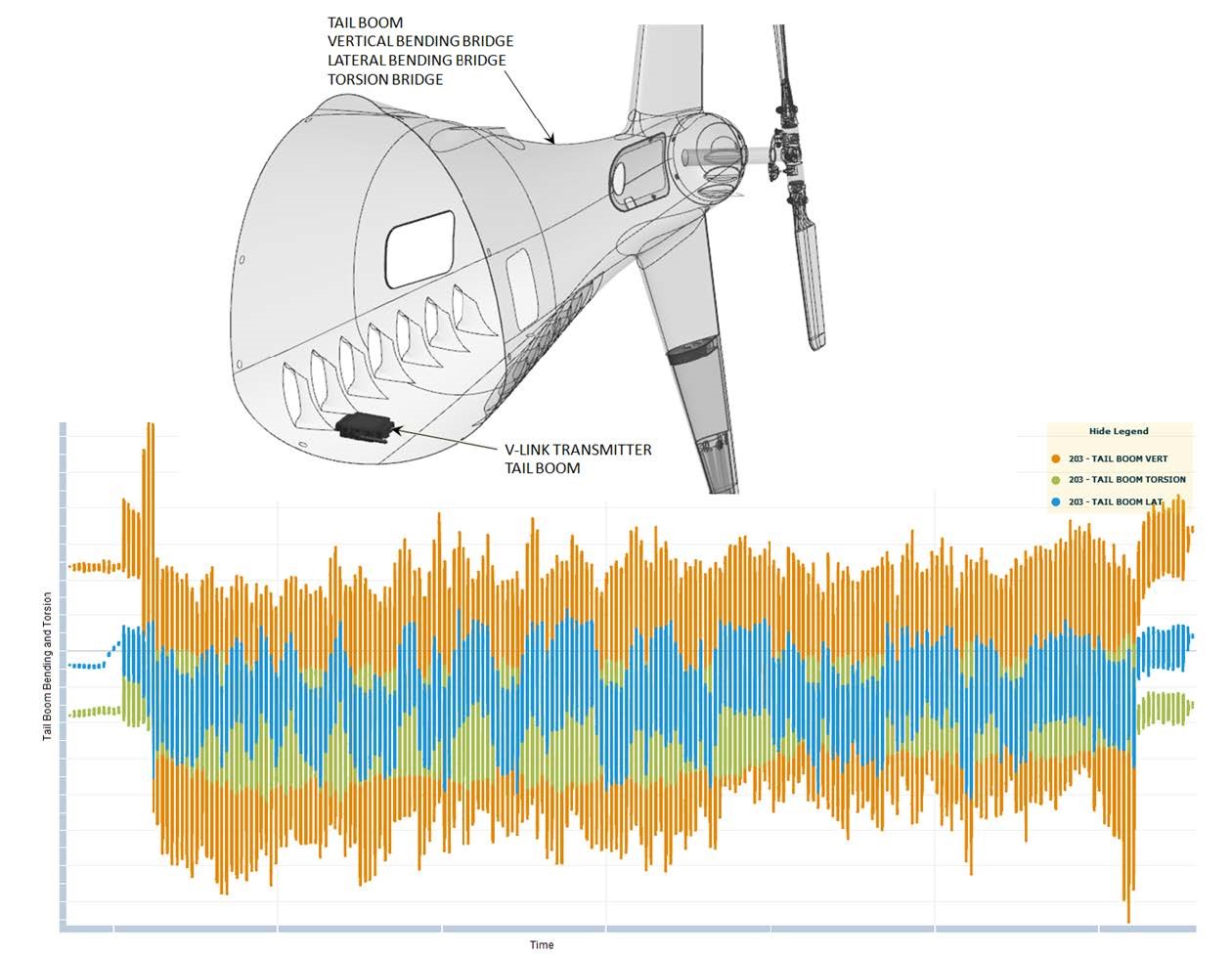

圖15：尾臂儀表，數據

加速度計集成

四個G-Links（10 G型號）用于累積鼻子中的振動數據，輔助載荷艙，主載荷艙和尾部。采用高頻突發采樣。來自鼻子的信號由鼻子部分的WSDA 1接收并匯總。信號來自主要有效載荷艙的是由WSDA-RGD接收和匯總的。來自的信號WSDA 3收到并匯總了輔助有效載荷艙和尾梁段（圖16）。

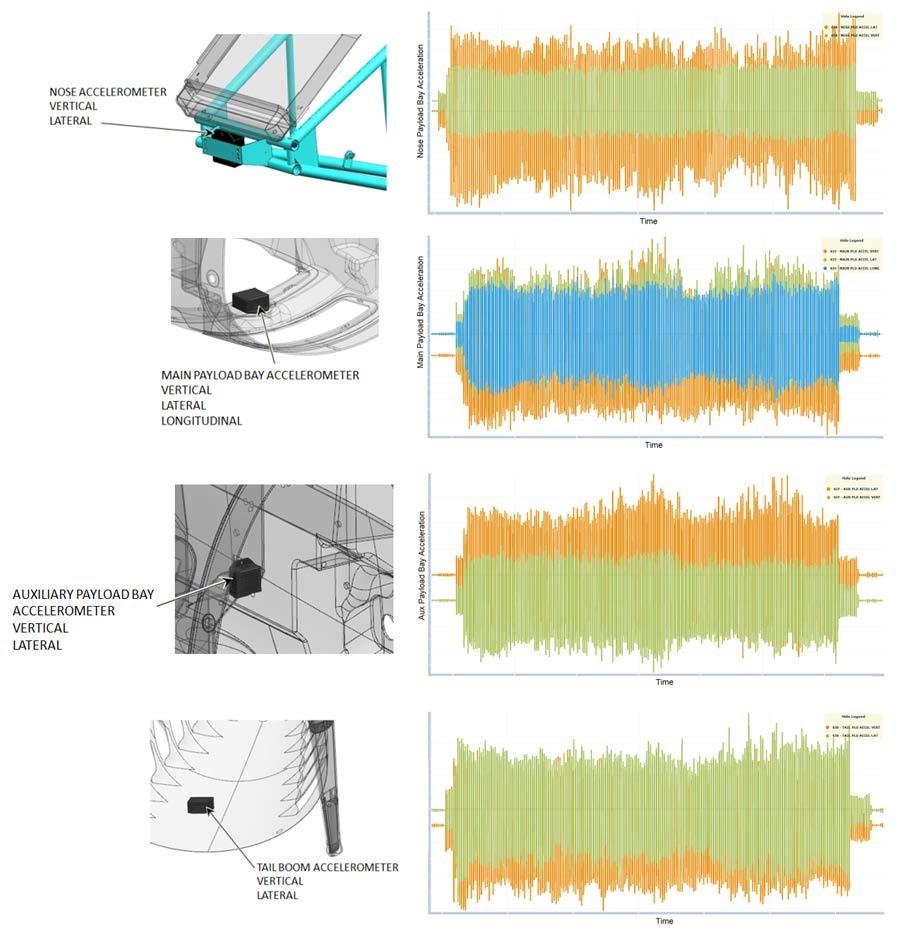

圖16：加速度計集成，數據

溫度調查

G-Link節點的機載能力用于記錄主有效載荷中的溫度托架，輔助有效載荷艙和尾梁。由于采用了高頻突發采樣用于加速通道的既定采樣率。來自尾部的溫度信號繁榮是低速連續的，由G-Link提供從板載熱電偶傳輸一個通道（圖17）。

結論

S-100計劃的飛行測試工作取得了圓滿成功，并得到了COTS的推動LORD MicroStrain的無線產品。該計劃經歷了精簡的飛行時間表，不僅節省了時間和金錢，而且還提供了良好的數據及時測試工程師。波音工程師利用從中收集的數據飛行測試點為其客戶提供飛機運行性能反饋評估直接影響飛行安全的飛行安全范圍和飛機配置。用于該程序的飛行試驗車今天仍在飛行并且經常攜帶幾個不同的無線傳感器配置

參考

[1] Wilson，W.，Atkinson，G。航空航天應用的無線傳感機會。美國宇航局蘭利

研究中心，2009年。

[2] DiStasi等。用于旋翼機監控的可擴展，無級無線傳感器網絡。AIAC

論壇15，澳大利亞墨爾本，2013年。
