MicroStrain無線網橋監控系統通過能量收集和基于云的遠程數據分析實現長期性能診斷。

MicroStrain的無線結構監控系統是一種新的網絡工具，用于增強長期性能診斷和預測。網絡功能包括一個獨立于能源的傳感器平臺，可簡化安裝并減少電池維護。無線功能消除了布線的成本和安裝負擔。因此，傳感器可以部署在離散位置，對流量和并發構造的干擾較小。此外，基于云的管理和建模工具支持MicroStrain無線或第三方健康和使用數據。目前的商業應用包括橋梁，飛機和制造工藝。

多種微型傳感器節點組合可為性能參數提供測量功能，如振動，負載，應變，位移，溫度，腐蝕和傾斜/傾斜。將傳感功能集成到結構和承載設計元素中的新技術使嵌入式監控智能能夠構建到結構中。此外，低功耗，同步數據通信協議有助于無線傳輸，可在單個基站上支持?jǐn)?shù)千個節點，而不會影響可靠性。

無線監控

重復的交通負荷給橋梁結構帶來了很大的壓力。維護基礎設施，量化使用和預測故障需要監控多個位置和參數。有線傳感器受到規模和環境限制的影響，阻礙了更廣泛的部署。此外，硬連線解決方案難以安裝且破壞性，維護成本高，并且不容易在橋設計之間轉移。

無線傳感器網絡可以在遠程高價值設備上以大規模和成本效率進行部署。MicroStrain 為許多結構應用開發了集成的無線監控解決方案。這些包括民用橋梁項目[i]和國防飛機應用[ii]，他們?cè)谶@些領域提供方法。高級數據同步功能可使用時間作為統一變量對傳感器信息進行無線聚合。每個節點上的低功耗FRAM內存和事件驅動觸發器使網絡能夠以少的能量捕獲關鍵的健康和使用信息。此外，可擴展的系統特性支持在單個網絡中分布許多傳感器。網絡支持固定電話，蜂窩或衛星通信。實際上，傳感器都可以與MicroStrain網絡一起使用。因此，運營商可以定制監控以提供渠道。

安裝

橋梁操作員無法通過繁瑣的監控系統和安裝實踐來破壞或復雜正常的橋梁操作。并發建設活動或交通流量的中斷破壞了增強傳感能力的成本和便利性。MicroStrain微型傳感器可安裝在現有橋梁上，并與未來的橋梁設計集成。

無線節點可實現離散布局，無需人工密集且易損壞的線路。該網絡支持詳細檢查，定期評估和長期監控。此外，對于新建筑，無線集成剪切銷（WISP）首先設計用于監控飛機起落架上的載荷，疲勞和損壞，提供完全校準，環境密封的集成性能監控功能。MicroStrain的微型無線節點還能夠從加速度計，地震檢波器，粘合或焊接應變儀，LVDT，熱電偶和腐蝕傳感器同步采集數據。我們的無線傳感器數據聚合器支持遠程站點的自動橋接監控 （WSDA），它使用時間作為統一變量從可伸縮傳感器網絡收集數據。

能源獨立

遠程資產在獲取傳統能源方面受到很大限制。在短時間的臨時監控應用中，MicroStrain的低功耗微電子可以足以提供自主操作。監控系統提供預定數據傳輸協議以及事件驅動的睡眠模式，以小功率維持必需的數據。但是，解決方案對于提取有意義的生命周期性能指標是必要的。通過應用可再生的，收獲的能源來消除電池維護可以為自給自足的無線監控解決方案提供長期電力。

太陽能是美國許多地區公路基礎設施的合理選擇。太陽能收集設備可以將傳感器節點與傳統電源的限制分離。MicroStrain的經驗包括開發太陽能，應變，振動和熱動力傳感器網絡。部署自供電微型傳感器可以顯著提數據提取能力，同時減少對目視檢查和電池維護的需求。

安全的基于云的數據

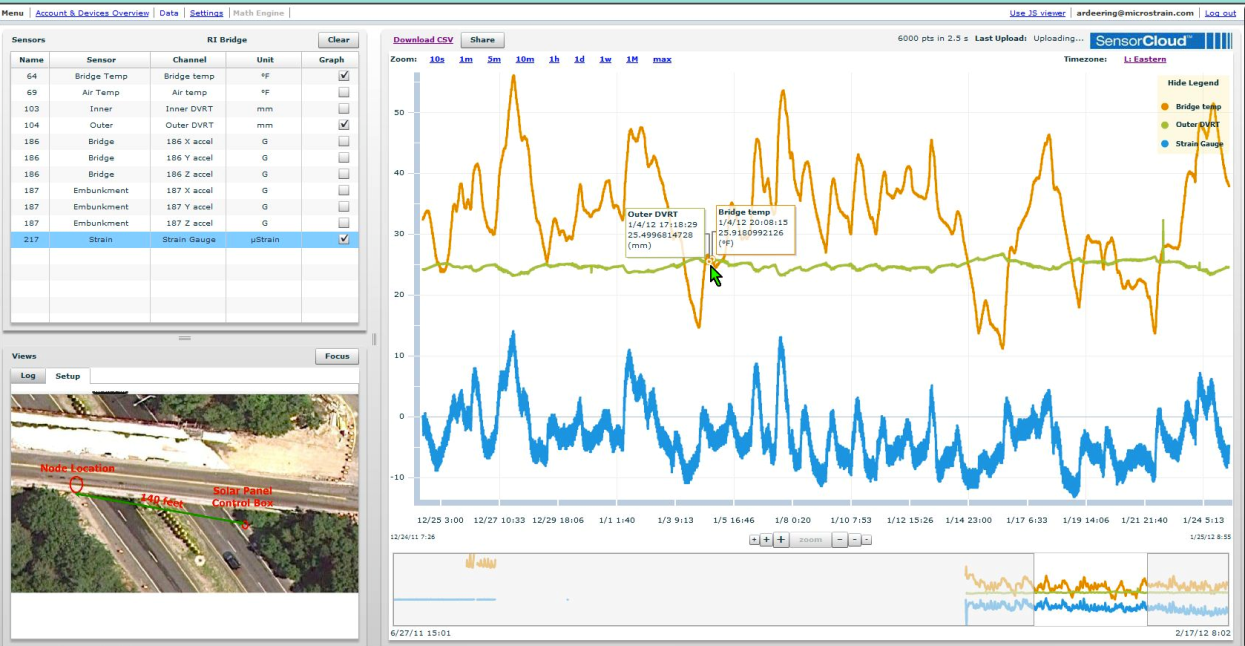

持續的健康和使用監控會生成大量數據集。這些數據對于優化操作和維護是必需的，但它也可以創建數據可視化和管理挑戰。MicroStrain的SensorCloud?提供安全，基于云的傳感器數據管理平臺，可視化功能和用戶定義的警報通道。SensorCloud?使大數據易于訪問，并允許工程師在幾秒鐘內深入了解各個數據點。

SensorCloud?配備了板載分析和建模工具，允許用戶開發，驗證和驗證新算法。此外，開放API平臺支持導入分析指標和其他數據類型（例如注釋性注釋和圖像）。通過這些方式，可以利用交叉數量，平均每日負載流量，共振頻率和累積疲勞等使用模式。從長遠來看，資源優先排序。

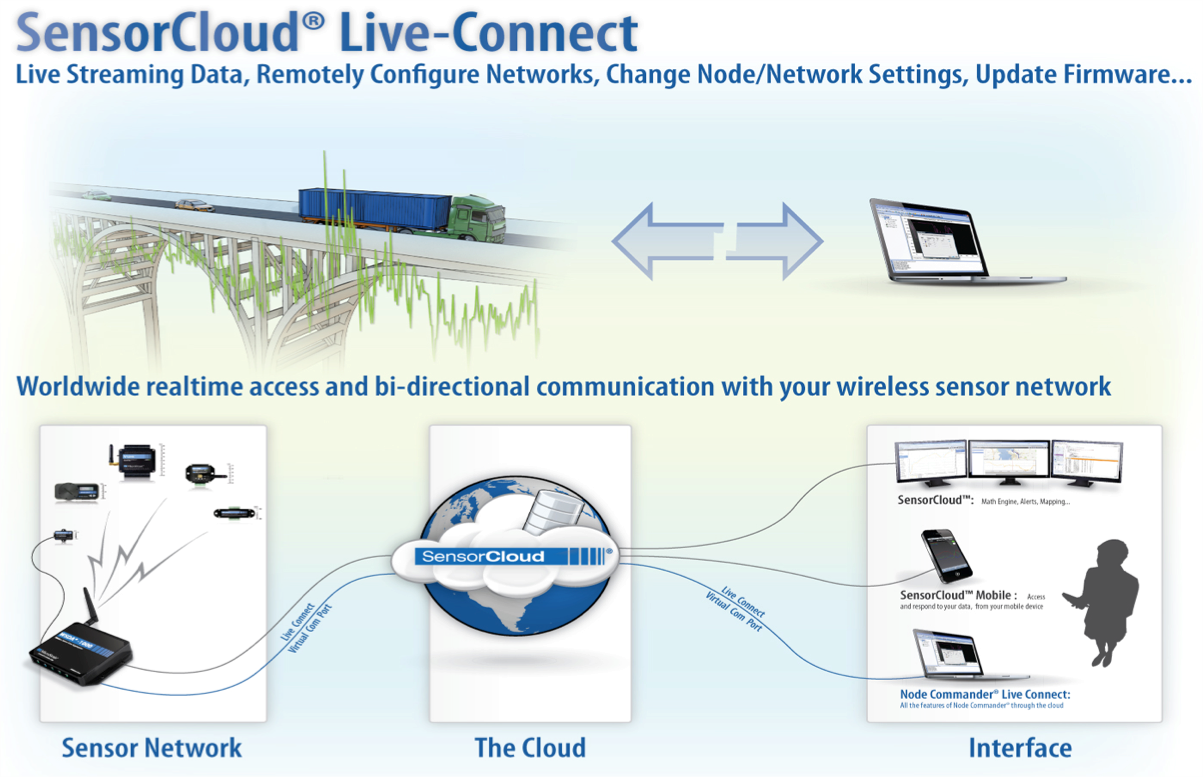

實時連接

可訪問性是維護遠程監控網絡不可或缺的一部分。通過其基于云的數據交換平臺，MicroStrain的無線網絡支持實時遠程訪問和控制。使用蜂窩網絡將長期數據推送到云，以及在無線數據聚合器內本地存檔。因此，用戶可以低效地以低成本配置，管理和維護分布式監控系統。

MicroStrain的Live Connect還使橋接操作員能夠在受控測試事件期間遠程監控實時橋接性能。利用應變事件，例如定義的交通負荷交叉，可以實時遠程觀察特定位置的性能。

橋梁監測經驗

MicroStrain已經支持了許多主要的無線裝置，這些裝置可以主動監測主要橋跨的結構應變和地震活動。[iii] ，[iv]其中一個例子是本·富蘭克林大橋，它橫跨特拉華河，從賓夕法尼亞州費城到新澤西州卡姆登。[v]   通過蜂窩電話鏈路遠程訪問無線監控系統。無線節點測量懸臂梁中的結構應變，因?yàn)槁每土熊?chē)橫跨跨度。在幾個月內進行測量以量化橋梁疲勞。性能監控驗證了橋梁在其設計范圍內運行，并允許操作員避免昂貴的大修。

MicroStrain還為州，聯邦和外國橋梁計劃部署了自供電無線網橋監控系統。這些例子包括位于羅德島北史密斯菲爾德的Great Road State Bridge，橫跨康涅狄格州紐黑文的泰晤士河的Goldstar橋以及希臘科林斯的Corinth運河橋。每個站點都集成了微型太陽能收集器，為由MicroStrain的無線傳感器數據聚合器和無線節點組成的網絡供電。在科林斯，一個地震活躍的地區，橋梁設計具有部分地震隔離，橋梁操作員希望在實際地震事件中評估隔離設計的有效性。系統以200 Hz的頻率連續采樣加速度。

MicroStrain基于云的數據交換的應用使橋梁運營商和協作研究計劃能夠聚合，可視化和分析高分辨率的健康和使用數據。對于100Hz，10節點網絡，數據收集要求通常超過1GB /天。較大的跨度可能需要數百甚至數千個嵌入式傳感器。隨著時間的推移，維護和協作橋接性能數據會帶來很大的負擔。SensorCloud?使橋梁研究人員能夠以規模經濟地維護，共享和建模橋梁性能。

無線傳感器網絡與基于云的數據分析相結合，改變了遠程結構的性能監控。從長遠來看，操作員可以對結構的惡化及其對性能的相應影響獲得寶貴的見解。通過使橋梁監控系統的安裝破壞性小且易于管理，可以大規模地實現這些優勢。因此，現有和下一代基礎架構都可以訪問基于條件的維護，修復和建模的值。

[i] Arms，SW等人，“用于結構健康監測的遠程可重編程傳感器”，結構材料技術（SMT）：用于公路和橋梁的NDE / NDT，2004年9月16日，紐約州布法羅市

[ii] Arms，SW等人，“飛行器結構健康和使用管理系統無線傳感網絡的飛行測試”，于2011年2月28日至3月3日在澳大利亞墨爾本舉行的AIAC14上接受發表

[iii] Townsend CP，Hamel，MJ，Arms，SW; “可擴展的無線網絡傳感器網絡”，proc。SPIE的

第9屆智能結構與材料國際研討會和第7屆國際老齡化基礎設施無損評估與健康監測研討會，加利福尼亞州圣地亞哥，2002年3月17日至21日發表論文

[iv]  Galbreath JH，Townsend，CP，Mundell，SW，Arms，SW; “采用節能高速無線傳感器網絡進行土木結構應變監測”，國際結構健康監測研討會，受邀，加利福尼亞州斯坦福，2003年9月

[v] Rong，AY和Cuffari，MA; “使用無線應變計的鋼橋結構健康監測”結構材料技術VI，第327-330頁，NDE / NDT用于公路和橋梁，紐約州布法羅，2004年9月16日
